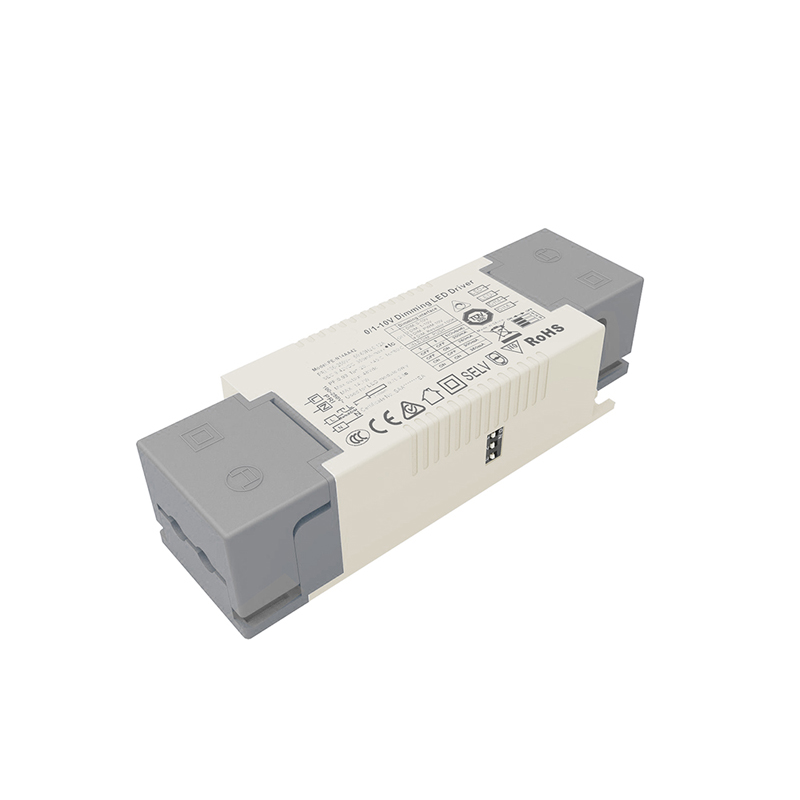

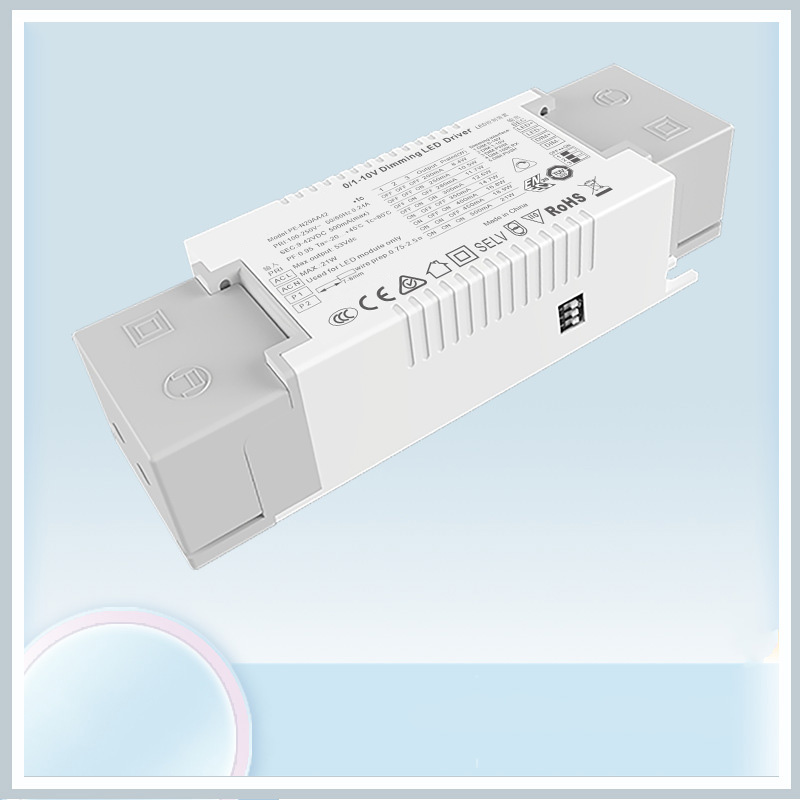

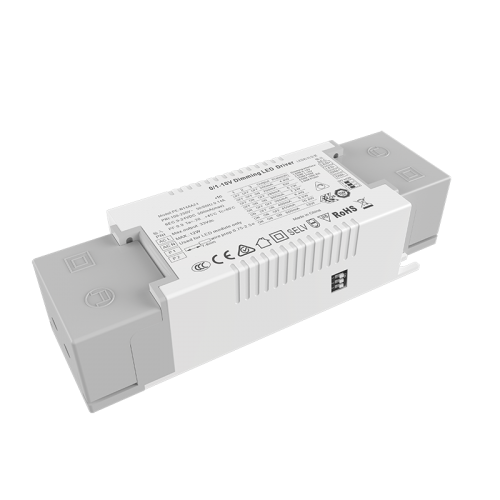

14W 定電流 0 ～ 10V 調光可能 LED ドライバ
STARWELL は、中国の 14W 定電流 0 ～ 10V 調光可能 LED ドライバーの著名なメーカー、生産者、輸出業者の 1 つです。
お問い合わせを送信
STARWELL は、長年の経験を持つ 14W 定電流 0-10V 調光可能 LED ドライバーを主に生産する中国のメーカーおよびサプライヤーの 1 つです。あなたとのビジネス関係を構築したいと考えています。
PE-N14AA および PE-N20AA の CPU は、視角知覚輝度を実現するための調光カーブと混合周波数制御を制御するために使用されます。使用される原材料は第一線のブランドであり、輸入されたチップは超深調光用に設計されています。市場のさまざまなインテリジェント調光システムに適合し、明るさを正確に制御し、遅い起動と超小型設計を備えています。
14W 定電流 0-10V 調光可能 LED ドライバーの特徴:
1. 複数の信号調光インターフェイスを統合
2. ストロボなしのデジタル制御出力
3. AC入力100-250v範囲
4.自然空冷、防湿、熱伝導シリコーン放熱プロセス
5.深調光設計
6. 複数の保護機能
7. 圧着設計、便利で速い
8. TUV CE SAA C-TICK ENEC 認定
9. 127.5*43*30mm
14W 定電流 0-10V 調光可能 LED ドライバー モデルリスト:
0/1-10V定電流調光
| シリーズ | 調光 | モデル | 入力 | 力 | PF | 出力電圧 | 出力電流 |
| PE-N14AA 3-14.7W |
0-10V 1-10V PWM10V 100K 抵抗器 押す |
PE-N14AA24 | AC100-250V | 12W | 0.88-0.96PF THD<10% | 9-24V | 200/250/280/300/350/400/450/500mA |
| PE-N14AA42 | 14.7W | 9-42V | 150/180/200/250/280/300/320/350mA | ||||
| PE-N20AA 12-20W |
0-10V 1-10V PWM10V 100K 抵抗PUSH |
PE-N20AA24 | AC100-250V | 19.2W | 0.88-0.96PF THD<10% | 9-24V | 450/500/550/600/650/700/750/800mA |
| PE-N20AA42 | 21W | 9-42V | 200/250/280/300/350/400/450/500mA |
14W 定電流 0-10V 調光可能 LED ドライバー アプリケーション:
1. LED単色光源
2.ヴィラインテリジェント照明
3.ワイヤレスインテリジェント照明システムにアクセス可能
4.美術館の照明
5.ハイエンドの商業用照明
14W 定電流 0-10V 調光可能 LED ドライバー仕様:
| モデル | PE-N14AA42 | PE-N14AA24 | PE-N20AA42 | PE-N20AA24 | |
| 出力 | 出力電圧 | 9-42Vdc | 9-24Vdc | 9-42Vdc | 9-24Vdc |
| 最大出力電圧 | 42Vdc | DC24V | 42Vdc | DC24V | |
| 無負荷出力電圧 | 53Vdc | 33Vdc | 53Vdc | 33Vdc | |
| 出力電流 | 150/180/200/250 /280/300/320/350mA |
200/250/280/300 /350/400/450/500mA |
200/250/280/300 /350/400/450/500mA |
450/500/550/600 /650/700/750/800mA |
|
| 出力電力 | 2W～14.7W | 2W～12W | 2W～21W | 4W～19.2W | |
| ストロボレベル | ちらつきなし | ||||
| 調光範囲 | 0~100%、LEDは0.3%からスタート可能。 | ||||
| PWM調光周波数 | >3600Hz | ||||
| 電流精度 | ±5% | ||||
| パワーダウンモード | 無信号最大輝度出力 | ||||
| 入力 | 調光インターフェース | 0-10V 1-10V 信号インターフェース電流 <2ma / PUSH(P1 P2) | |||
| 入力電圧範囲 | 100-250Vac | ||||
| 頻度 | 50/60Hz | ||||
| 入力電流 | <0.14A ac230v | <0.23A ac230v | |||
| 力率 | PF>0.95/230V ac(全負荷時) | PF>0.96/230V AC(全負荷時) | |||
| THD | 230Vac@THD <10% (全負荷時) | ||||
| 効率(代表値) | 82% | 84% | |||
| 突入電流(代表値) | コールドスタート30A@230Vac | ||||
| アンチサージ | L-N:1.5kV | ||||
| 漏れ電流 | <0.25mA/230Vac | ||||
| 環境 | 使用温度 | ta:45℃ tc:80℃ | |||
| 使用湿度 | 20～95%RH、結露なきこと | ||||
| 保存温度、湿度 | -40～80℃、10～95%RH | ||||
| 温度係数 | ±0.03%/℃(0～50)℃ | ||||
| 振動 | 10～500Hz、2G 12分/1サイクル、72分周期それぞれ X、Y、Z 軸に沿って。 | ||||
| 保護 | 過熱保護 | PCB 温度が 110°C 以上になると、出力電流がインテリジェントに調整またはオフになり、自動的に回復します。 | |||
| 過負荷保護 | 定格電力≧102%になると出力をシャットダウンし、自動復帰します。 | ||||
| 短絡保護 | 短絡が発生した場合は自動的にシャットダウンし、自動回復します。 | ||||
| 無負荷保護 | 定電圧を出力します。 | ||||
| 安全性 &EMC |
耐電圧 | I/P-O/P: 3750Vac | |||
| 絶縁抵抗 | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||||
| 安全基準 | IEC/EN61347-1、IEC/EN61347-2-13 | ||||
| EMC放射 | EN55015、EN61000-3-2 クラス C、IEC61000-3-3 | ||||
| EMCイミュニティ | EN61000-4-2、3、4、5、6、8、11、EN61547 | ||||
| ストロボ試験規格 | IEEE1789 | ||||
| その他 | 寸法 | 127.5(97)×43×30mm(長さ×幅×高さ) | |||
| パッキング | 箱 | ||||
| 重量(G.W.) | 192g±10g | ||||
寸法：
LED電流の選択:
0-10V 調光図:
PUSH 調光図:
ガイダンスの使用:
特に指定のない限り、すべての仕様とパラメータは 230VAC 入力、定格負荷、周囲温度 25℃で測定されています。
この製品には、セルフロッククランプ付きのプレスラインキャップが入力にあり、ドライバーで開けることができます。そうすると、ACラインに接続された入力端子LとヌルライムNが表示されます。出力端子は、ACラインに接続されています。製品ラベルに従って、プラス極とマイナス極に注意してください。
1: 入力と出力の区別に注意し、正しく接続してから電源を入れてください。
2: 最初に DC 出力の負荷を接続し、確認した後ドライバーを開いてください。定電流モードで、開回路で電源が入った場合は、ドライバをオフにして、出力によって蓄えられた電気エネルギーが解放されるまで LED を接続しないでください。そうしないと、LED が損傷する可能性があります。
3.このタイプのドライバーは、LEDランプの使用にのみ制限されており、入力電圧範囲はAC100-250Vで、断熱綿および製品の放熱を妨げるその他のアイテムは、指定された製品に準拠しています。出力電圧、電流範囲、使用環境温度は-20〜45度で、表面が環境条件をカバーできない場合、本製品は5年間の無償保証を享受できます。
1.初めて調光ドライバーを接続した後、LEDランプが明るくなりません。AC入力をオフにして、次のように確認してください。
1) DC 出力の接触不良の有無。
2) DC 出力の極性が逆であるか、または LED 基板が逆に溶接されているかどうか。
3) AC 入力が接触不良かどうか、これらの障害を解消した後にテストします。
2.デバイスの接続は良好で、LEDは点灯しますが、LEDがちらつきます。AC入力をオフにして、次のように確認してください。
1).パラメータと実際のパラメータが一致するかどうか。
2).使用中にご質問がある場合は、タイムリーにご連絡ください。問題を解決するために最善を尽くします。
0-10Vと1-10Vの違い:
1.0 / 10V 調光器が最大 10V に調整されると、出力電流は電力出力の 100% に達し、明るさは 100% に達します。 0-10V 調光器を 0V に調整すると、電流が最小になり、ライトが消えます。 1-10V 調光を 1V に調整すると、電流は最小になります
そして明かりが消えています。
2.0-10Vと1-10V調光の違い：開始電圧と終了電圧が異なり、0-10Vは0.7Vでオン、（最小輝度）1-10Vは1.2V（最小輝度）でオンになります。
3.デジタル調光ドライバー0-10Vおよび1-10V調光自動識別2つの調光モード。
4.同一信号回路で明暗を同時に制御します。
5.Dimmer（調光システム）は0-10Vと1-10Vの調光信号に分かれています。
6.調光対応は信号線の制御距離と制御電源の数に関係します。数値が大きすぎたり、信号線が長すぎたりすると、下限調整ができない、オフ調整ができないなどの問題が発生します。
製品保証範囲:
1. 電源を損傷するため、信号制御インターフェースを 15V を超える電圧に接続しないでください。
2. 入力と出力の接続が逆になると、電源が損傷します。
3. 水の浸入により電源が損傷した場合
