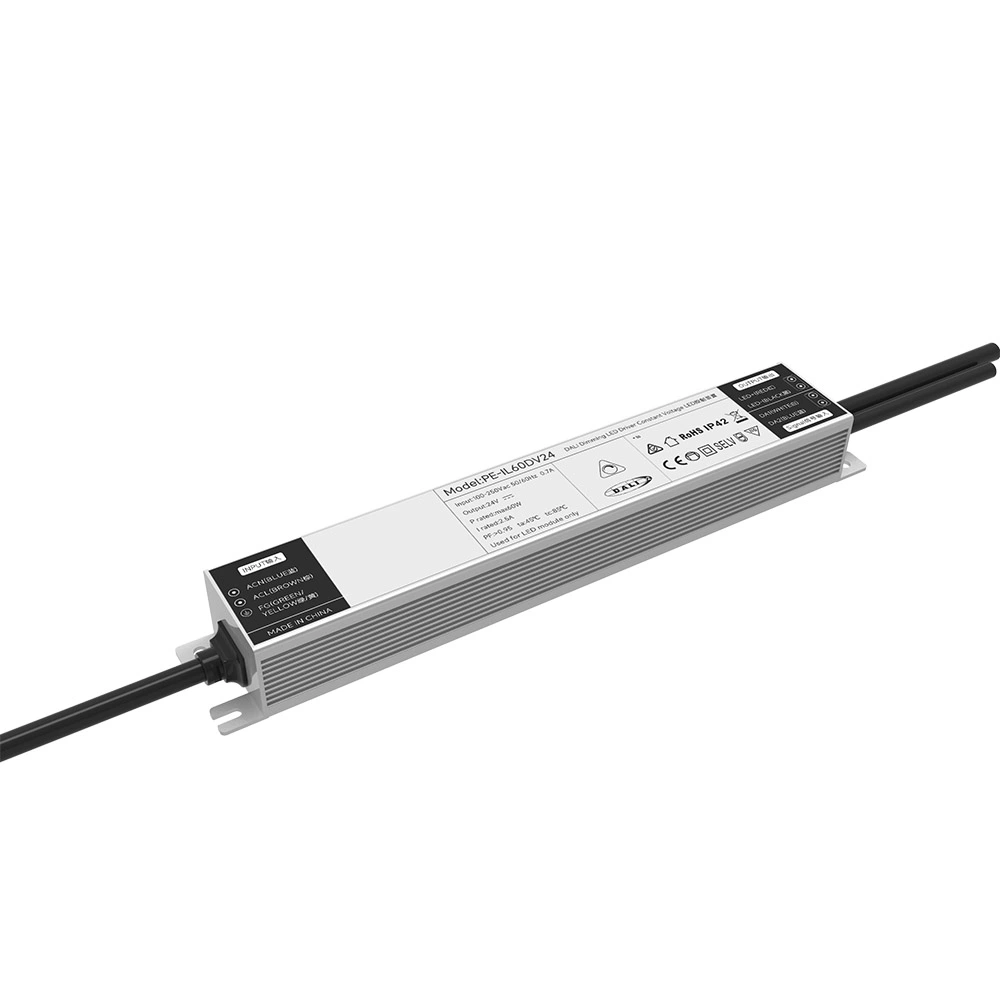

60W 定電圧 0/1-10V 調光可能 LED ドライバー
Starwell工場の高品質60W定電圧0/1-10V調光可能なLEDドライバーは、特別なアルミニウムシェル溶接プロセス、アルミニウムシェルと内部熱伝導シリカゲル放熱、より安定した使用、すべての原材料は第一線ブランドであり、輸入チップは超えています 深い調光設計は、市場のさまざまなブランドのインテリジェント調光システムと一致します アンチサージ電圧2KV、スムーズな調光、ストロボスコープなし、調光プロセスの低ノイズ
お問い合わせを送信
中国の専門 LED ドライバー メーカーとして、スターウェルは、CE 認定の 60W 定電圧 0/1-10V 調光可能な LED ドライバーを提供したいと考えています。このドライバーは深くスムーズな調光を実現するように設計されており、市場のほとんどのインテリジェント調光システムとシームレスに統合します。ドライバーは調整中にちらつきのない照明と最小限のノイズを提供します。また、最大 2kV の電圧サージに対して強力な保護を提供するため、プロの照明アプリケーションにとって耐久性があり多用途の選択肢となります。
仕様
|
モデル |
PE-IL60DV24 |
PE-IL60DV12 |
|
|
出力 |
出力電圧 |
DC24V |
12Vdc |
|
最大出力電圧 |
2.5A |
5A |
|
|
無負荷出力電圧 |
DC24V |
12Vdc |
|
|
負荷電力範囲 |
0-2.5A |
0-5A |
|
|
出力電力 |
0-60W |
0-60W |
|
|
ストロボレベル |
ちらつきなし |
||
|
調光範囲 |
0~100%、LEDは0.03%でスタート可能。 |
||
|
PWM調光周波数 |
>3600Hz |
||
|
電流精度 |
±3% |
||
|
パワーダウンモード |
電源切断時のメモリ機能 |
||
|
入力 |
調光インターフェース |
DALI (IEC62386)信号制御電流 < 2mA |
|
|
入力電圧範囲 |
100-250Vac |
||
|
頻度 |
50/60Hz |
||
|
入力電流 |
<0.7A ac100v |
||
|
力率 |
PF>0.99/110V ac (全負荷時) |
||
|
THD |
230Vac@THD <10% (全負荷時) |
||
|
効率(代表値) |
89% |
87% |
|
|
待機電力 |
0.4W |
||
|
突入電流(代表値) |
コールドスタート180A/220ns@230Vac ac |
||
|
アンチサージ |
L-N: 2kV |
||
|
漏れ電流 |
<0.25mA/230Vac |
||
|
環境 |
使用温度 |
ta: 45 °C tc: 80 °C |
|
|
使用湿度 |
20～95%RH、結露なきこと |
||
|
保存温度、湿度 |
-40～80℃、10～95%RH |
||
|
温度係数 |
±0.03%/℃(0～50)℃ |
||
|
振動 |
10～500Hz、2G 12分/1サイクル、72分周期それぞれ X、Y、Z 軸に沿って。 |
||
|
保護 |
過熱保護 |
PCB 温度が 110°C 以上になると、出力電流がインテリジェントに調整またはオフになり、自動的に回復します。 |
|
|
過負荷保護 |
定格電力≧102%になると出力をシャットダウンし、自動復帰します。 |
||
|
短絡保護 |
短絡が発生した場合は自動的にシャットダウンし、自動復帰します。 |
||
|
無負荷保護 |
定電圧を出力します。 |
||
|
安全性 &EMC |
耐電圧 |
I/P-O/P: 3750Vac |
|
|
絶縁抵抗 |
I/P-O/P: 100MΩ/500VDC/25°C/70%RH |
||
|
安全基準 |
IEC/EN61347-1、IEC/EN61347-2-13 |
||
|
EMC放射 |
EN55015、EN61000-3-2 クラス C、IEC61000-3-3 |
||
|
EMCイミュニティ |
EN61000-4-2、3、4、5、6、8、11、EN61547 |
||
|
ストロボ試験規格 |
IEEE1789 |
||
|
その他 |
寸法 |
235×37×27mm(長さ×幅×高さ) |
|
|
パッキング |
240×47×33mm(長さ×幅×高さ) |
||
|
重量(G.W.) |
350g±10g |
||
特徴:
1. Dali標準インターフェースはDali 144規格に準拠
2. Dali2認定、Dali会員
3. デジタル制御出力を採用し、ストロボがありません。
4.国際一般AC入力100-250V範囲
5.自然空冷、防湿、熱伝導、シリカゲル放熱プロセス
6. 自社開発の深度調光カーブ
7. 複数の保護機能
8. 特殊アルミ溶接プロセス、超少量設計
9. ERP規格に準拠しており、待機時消費電力は0.5W未満です。
応用：
1. LEDライトストリップ
2.ヴィラインテリジェント照明
3.ダリインテリジェント照明システムに接続可能
4. 美術館の照明

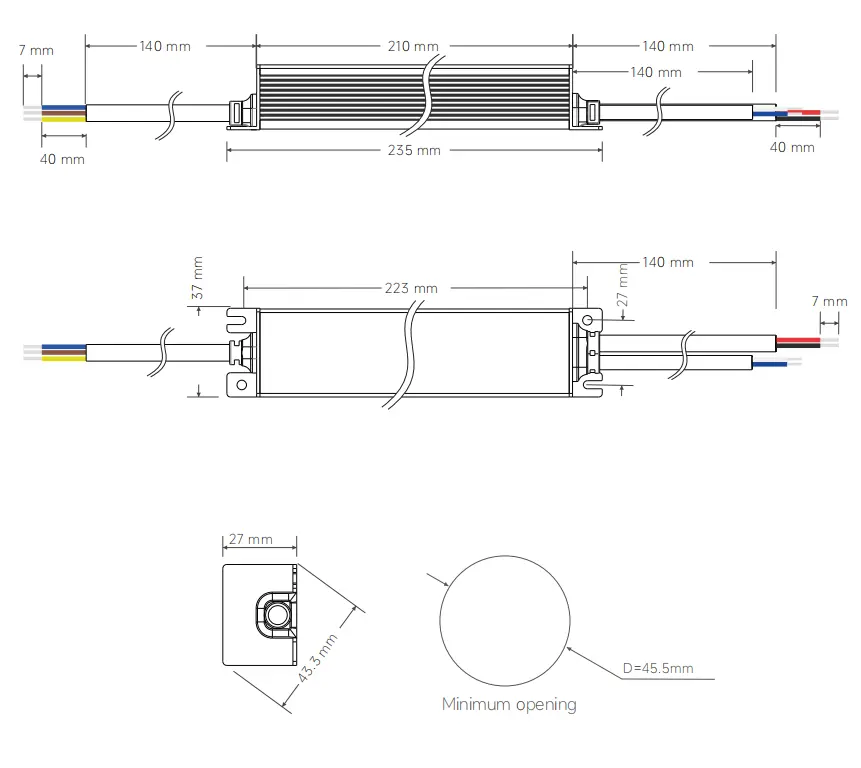

寸法 :

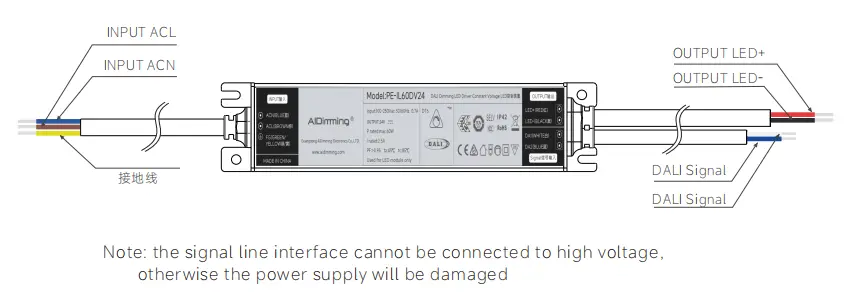

配線：
使用説明書:
特に指定のない限り、すべての仕様およびパラメータは、定格負荷 230 VAC 入力および周囲温度 25 ℃ で測定されています。
製品識別に従い、プラスとマイナス、入出力の方向に注意して配線してください。注記：
注 1: 電源投入後、入出力端子が正しいかどうかを確認してください。
注 2: DC 出力端子に負荷を接続し、異常がないことを確認してから電源を接続してください。定電圧モードで、開回路で電源がオンになっている場合は、まず電源を切断し、出力端子に蓄えられた電気エネルギーが解放されてから LED を接続してください。
注 3: このパワードライバは LED ランプに使用されます。本製品の入力電圧範囲はAC100～250Vです。規定の出力電圧・電流範囲内で使用し、周囲温度が-20℃～+45℃で、表面に断熱綿など放熱を妨げるもので覆われない場合、本製品の使用条件を満たす環境下で5年間の無償保証が受けられます。
1. 機器の最初の電気接続後に電源が点灯しない場合は、AC 入力端子を取り外し、以下を確認してください。
アの(1)。 DC出力端子の接触不良がないか確認してください。
(2) DC 出力端子はマイナスです。
(3) AC 入力端子の接触不良がないか確認し、通電テスト後にトラブルシューティングを行ってください。
(4) 接続信号のデータ読み取りは起動後にシャットダウンするように設定されています
2. デバイスが電気的に接続されている場合、LED は点灯しますが、LED ライトは点滅します。 AC 入力電源を遮断し、DC 出力を確認してください。
(1) 電源設計パラメータは LED ランプおよびランタンの実際の使用状況と一致しています。
(2) 製品の使用中にその他の質問や問題がある場合は、時間内に当社にご連絡いただき、悪い情報を伝えてフィードバックしてください。問題解決に向けて積極的にお手伝いいたします。
異常事態とその処理方法：
Digital Addressable Lighting Interface (DALI) ダリ スレーブは、マスターから要求された場合、つまりコマンドに応答した場合にのみデータを送信します。
同じ Dali ネットワーク内には、最大 64 台のスレーブ ユニットがあり、それぞれが個別のショート アドレスを持ちます。
依存ユニットをグループに割り当てることもできます。グループは最大 16 個まで同時に存在でき、子機は異なるグループに所属できます。
各ユニットには最大 16 個のシーンを設定できます。 Daliプロトコルの主な機能
1) 非同期シリアル通信
2) 1200ボー、マンチェスターコード
3) 2線式差動信号
4) 差動電圧が 9.5V を超える場合に High
5) 差動電圧が 6.5V 未満の場合は Low
6) 上位装置による通信処理
7) Dali バスは 64 台のスレーブデバイスを接続できます
8) 各スレーブは個別にアドレス指定できます。 Dali の電気的特性 アイドル状態では、Dali バスはハイになり、スレーブ ユニットによって制御されます。
1) 出力が高いときにホストに干渉しない
2) 出力が低い場合、Dali バスは互いに直接短絡する可能性があります。
3) Dali バスの最大電流は 250mA
4) 双方向通信を同時に行うことはできません。
5) データラインの最大長は 300 メートルです。それ以外の場合、電圧降下は 2V を超えてはなりません
