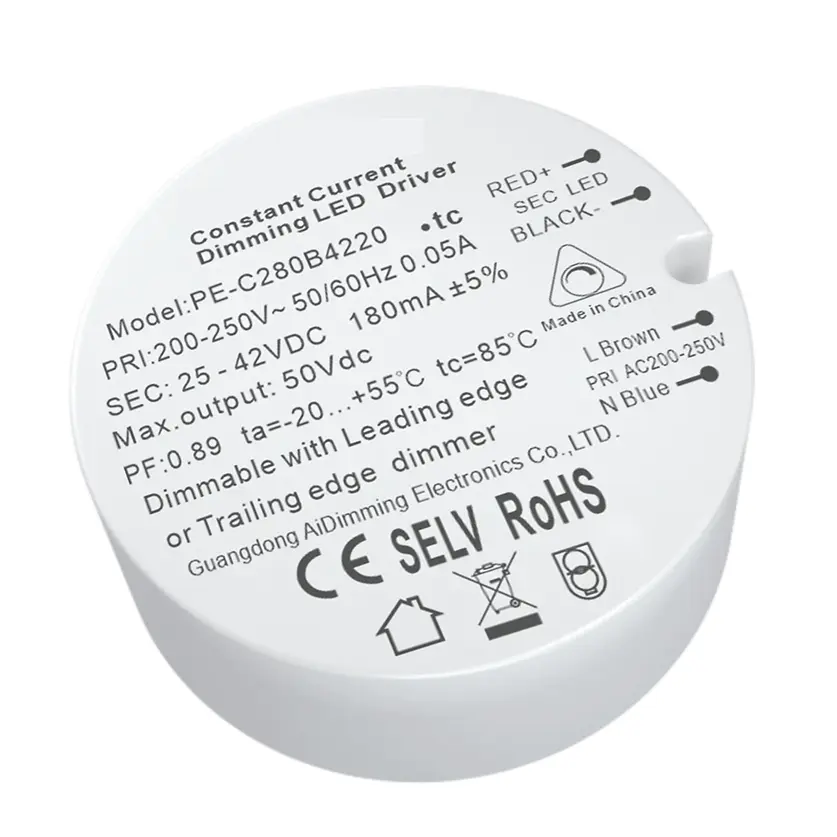

8.4W定電流トライアック調光可能なLEDドライバ

モデル

PE-C280B2435

PE-C280B4220

PE-C280B0670

PE-C280B1270

PE-C280B2430

出力

出力電圧

12-24Vdc

25-42Vdc

2.5-6Vdc

6-12Vdc

12-24Vdc

最大出力電圧

DC24V

42Vdc

6Vdc

12Vdc

DC24V

無負荷出力電圧

DC27V

43Vdc

DC8V

15Vdc

DC27V

出力電流

350mA

200mA

700mA

700mA

300mA

出力電力

4.2W～8.4W

5W～8.4W

1.75W～4.2W

4.2W～8.4W

3.6W～7.2W

ストロボレベル

フリッカーを低くする(8%)

調光範囲

2~100%、

PWM調光周波数

電流精度

±5%

リップル＆ノイズ

=500mv p-p

入力

調光インターフェース

トライアック リーディングエッジ/トレーリングエッジ

入力電圧範囲

200-250Vac

頻度

50/60Hz

入力電流

<0.08A

<0.08A

<0.08A

<0.08A

<0.08A

力率

PF>0.9(全負荷時)

PF>0.9（全負荷時）

PF>0.88(全負荷時)

PF>0.88(全負荷時)

PF>0.88(全負荷時)

THD

230Vac@THD <20% (全負荷時)

効率(代表値)

77%

79%

77%

77%

77%

突入電流(代表値)

コールドスタート0.8A

コールドスタート0.8A

コールドスタート1.54A

コールドスタート0.8A

コールドスタート0.8A

アンチサージ

L-N:1.5kV

漏れ電流

<0.25mA/230Vac

環境

使用温度

tc:55℃ tc:85℃

使用湿度

20～95%RH、結露なきこと

保存温度、湿度

-40～80℃、10～95%RH

温度係数

±0.03%/℃(0～50)℃

振動

10～500Hz、2G 12分/1サイクル、72分周期それぞれ X、Y、Z 軸に沿って。

保護

過熱保護

PCB 温度が 110°C 以上になると、出力電流がインテリジェントに調整またはオフになり、自動的に回復します。

過負荷保護

定格電力≧102%になると出力をシャットダウンし、自動復帰します。

短絡保護

短絡が発生した場合は自動的にシャットダウンし、自動復帰します。

無負荷保護

負荷がなければ出力をシャットダウンし、負荷が通常に戻ると自動回復します。

安全性とEMC

耐電圧

I/P-O/P: 3750Vac

絶縁抵抗

I/P-O/P: 100MΩ/500VDC/25°C/70%RH

安全基準

IEC/EN61347-1、IEC/EN61347-2-13

EMCエミッション

EN55015、EN61000-3-2 クラス C、IEC61000-3-3

EMCイミュニティ

EN61000-4-2、3、4、5、6、8、11、EN61547

ストロボ試験規格

IEEE1789

その他

寸法

43.2×0.5mm(奥行き×高さ)

パッキング

バッグの上に

重量(G.W.)

42g±5g
