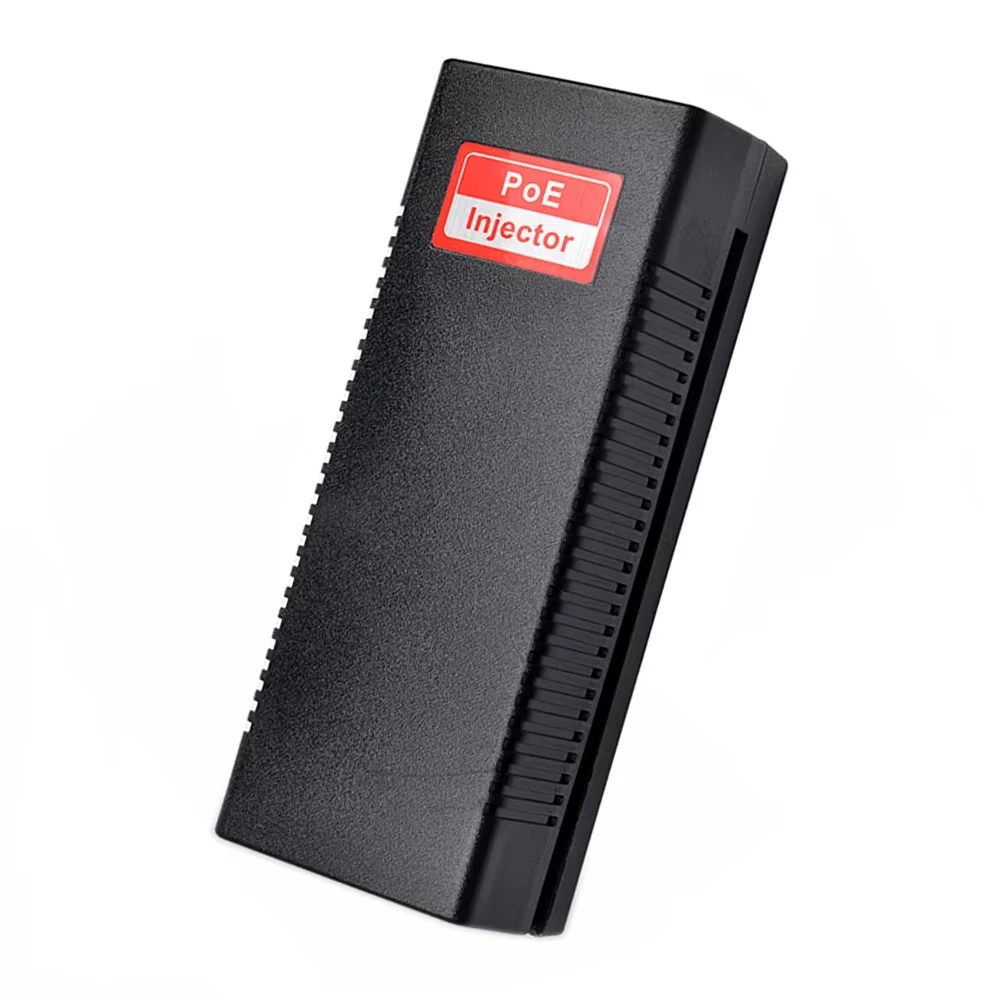

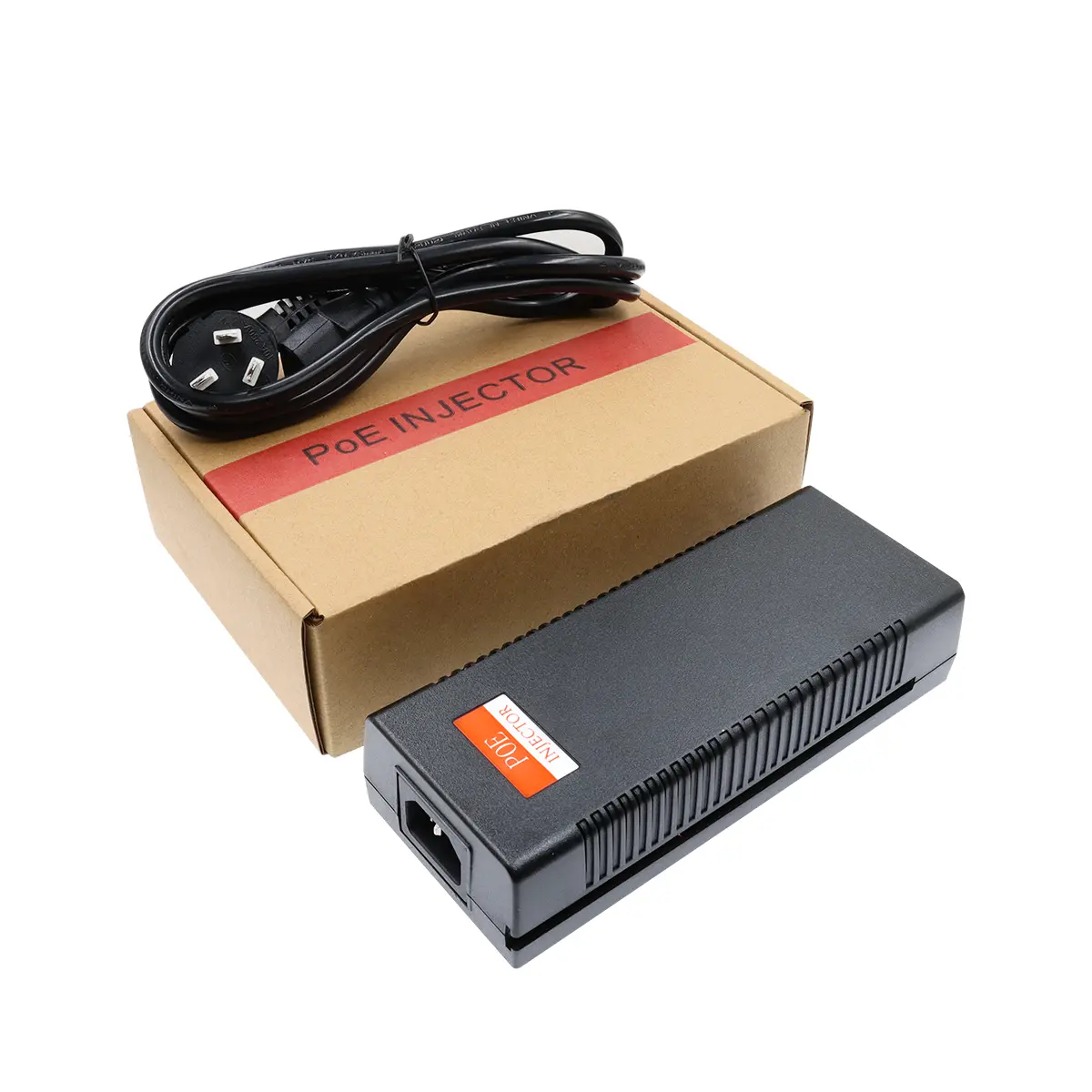

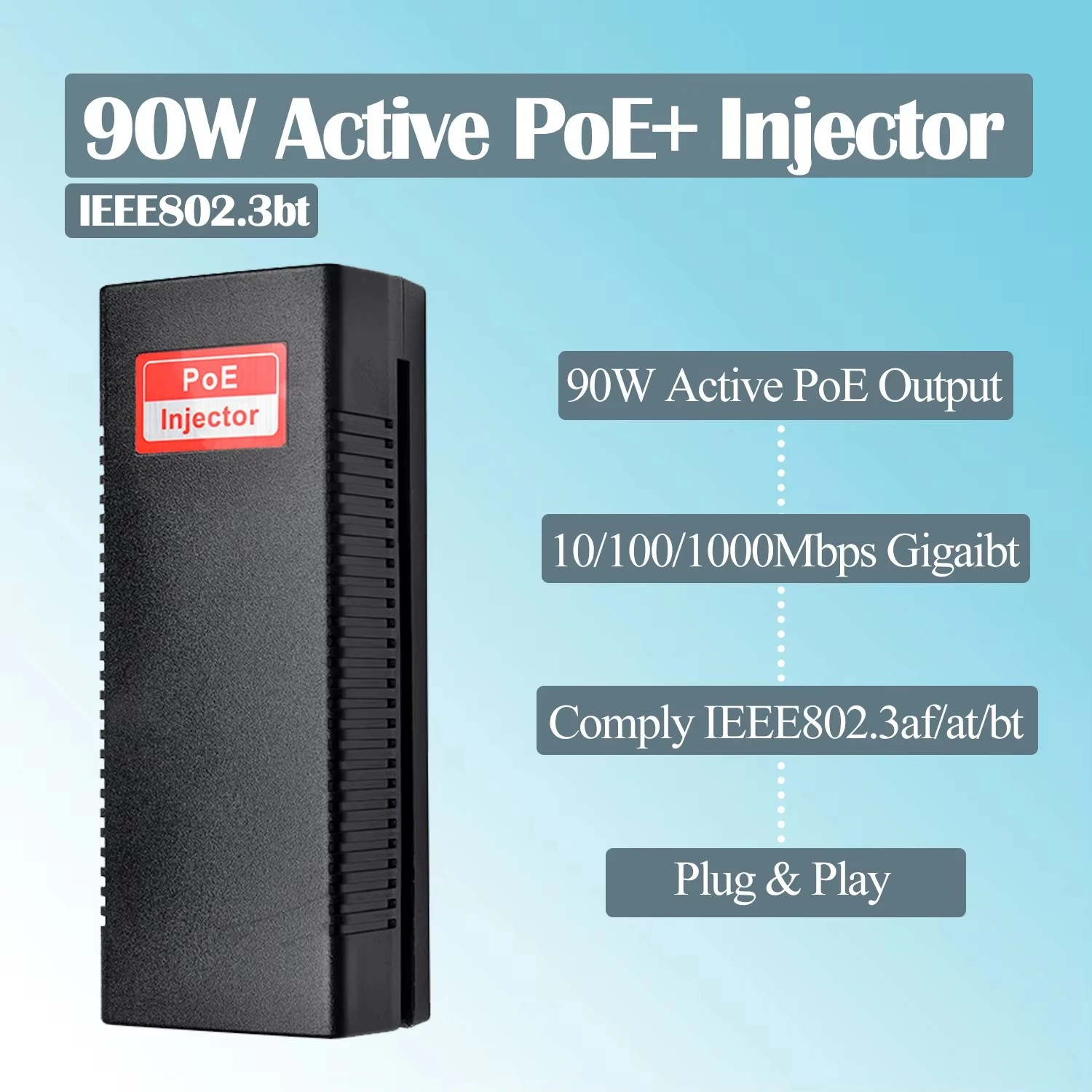

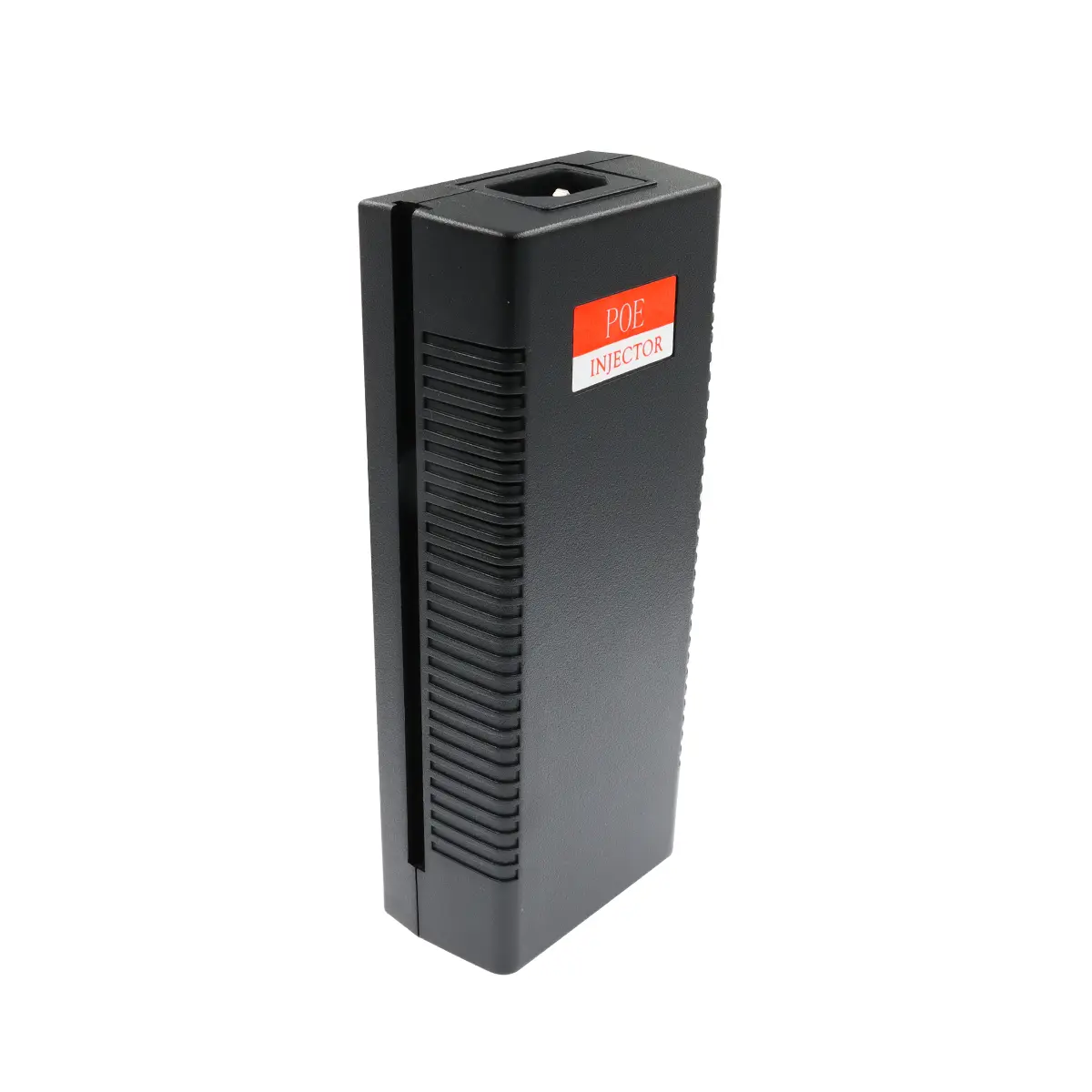

アクティブ 90W POE インジェクター

IEEE802.3bt を備えた高品質アクティブ 90W PoE インジェクターは、中国のメーカー Starwell によって提供されています。 10/100/1000Mbps、2.5G、および5Gbpsのデータレートをサポートします。インテリジェントな電力検出を備えたアクティブおよびパッシブモードを備え、非標準端子を保護し、安定した取り付けのためのインターロック設計が含まれています。エンタープライズ、セキュリティ、屋外ネットワークに最適です。

お問い合わせを送信

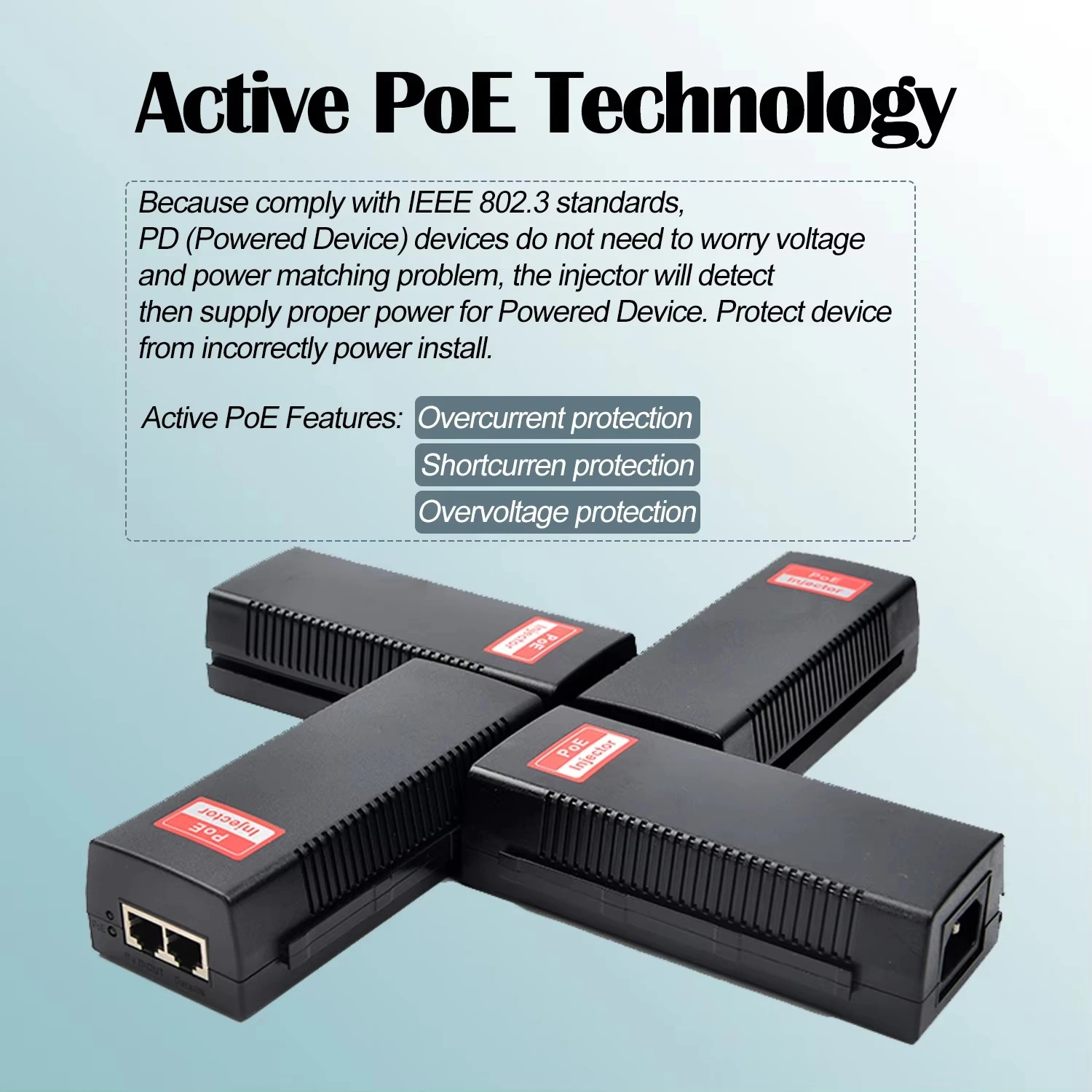

中国の専門電源メーカーとして、スターウェルは、アクティブモードとパッシブモードの両方をサポートするアクティブ 90W PoE インジェクターを導入しました。インテリジェントな電力検出回路を搭載しており、接続されたデバイスの電力要件を自動的に識別し、それに応じて出力を調整します。さらに、内蔵のフェールセーフ保護メカニズムにより、非標準端末の安全性が保証されます。

製品仕様:

入力電圧 AC 100-240V ~ 50/60Hz (ユニバーサル入力)。

* 最大 90W の Power on3BT * 低電力デバイスでも安全に、必要な電力のみを受け取ります * WLAN アクセスポイントへの安全かつ信頼性の高い電力供給

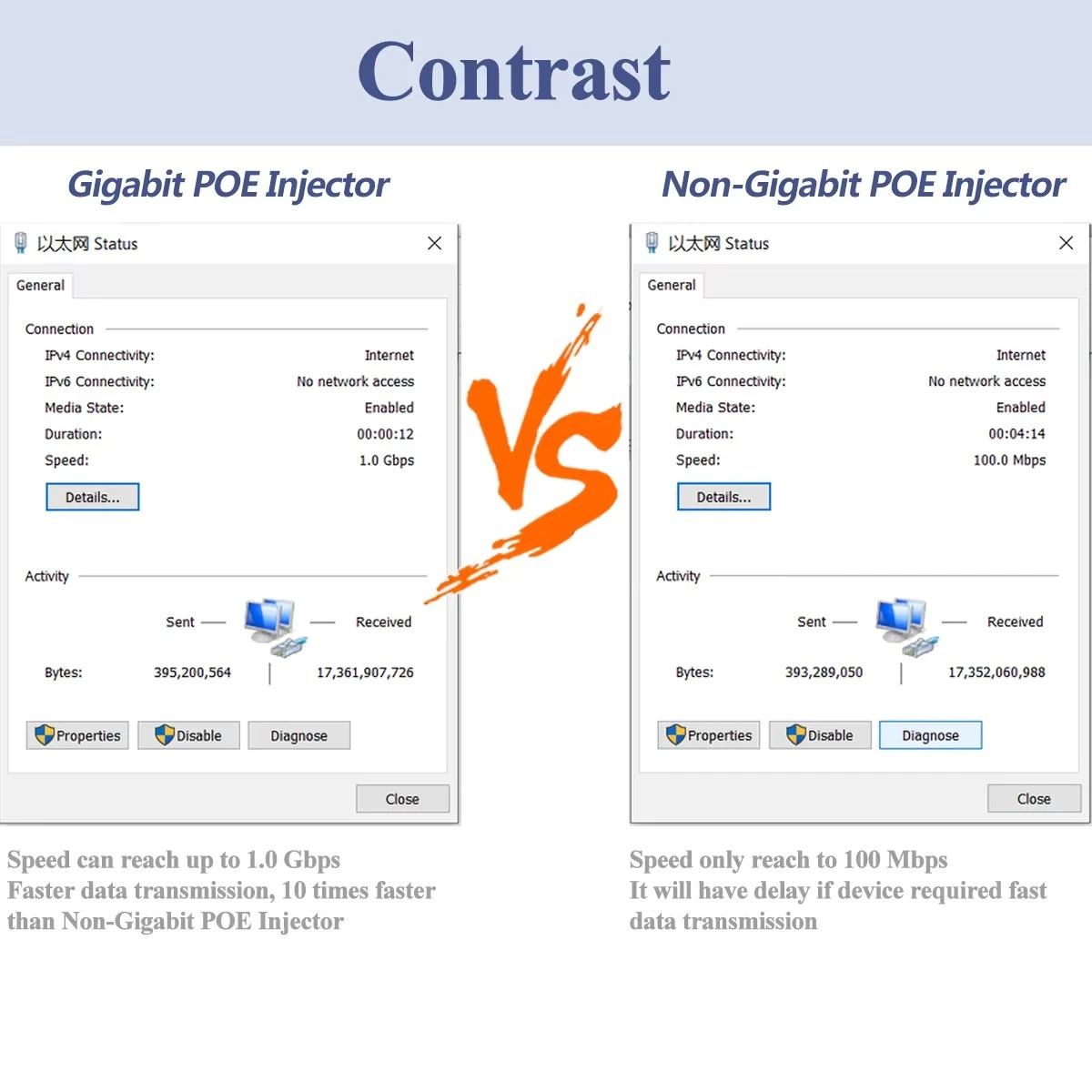

* POE ピン: 1,2+/3,6- 4,5+/7,8- * 非標準イーサネット端末の自動検出と保護 * 10/100/1000Base-T LAN環境をサポート * 取り付けが簡単な独自の連動機能

* CE FCC ROHS 証明書

* 重量: 400g

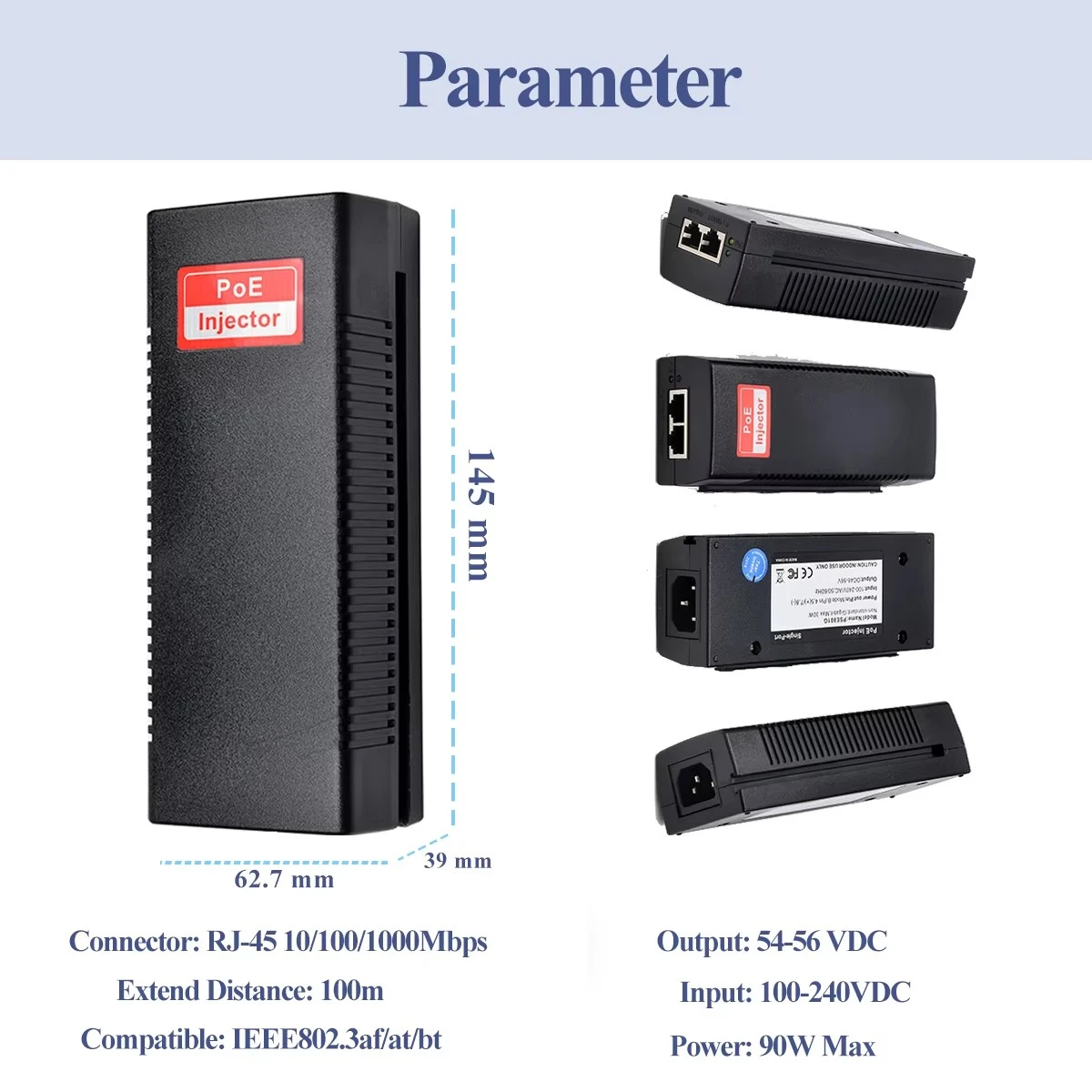

* サイズ: 39*62.7*145mm

STARWELL OEM PoE インジェクター IP カメラ用ギガビット 48V 90W PoE インジェクターは、中小規模のネットワーク環境向けに設計された高性能ギガビット Power over Ethernet (PoE) ソリューションです。特徴は次のとおりです。

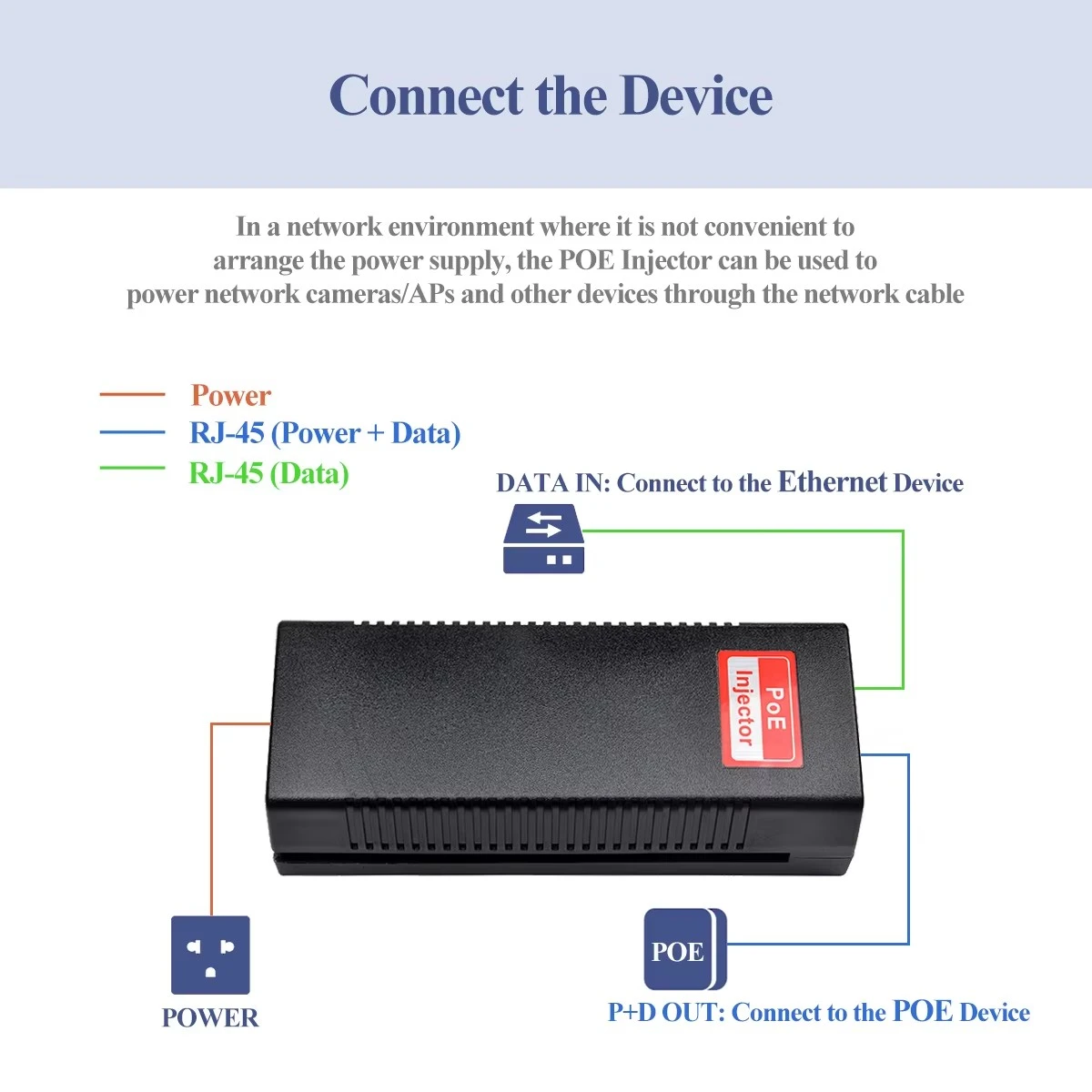

ポート:

イーサネット入力 (データのみ)

イーサネット出力 (データ + 電力)

電力供給:

ワイヤレスアクセスポイント、PTZ IP カメラ、テレビ電話などのデバイスにリモート電源を供給します。

個別の AC 電源アダプタの必要性がなくなり、設置の複雑さが軽減されます。

規格への準拠:

IEEE 802.3bt PoE規格に完全準拠

10/100Base-T および新たな 1000Base-T ネットワーキングデバイスをサポート (Wi-MAX、IEEE 802.11n ワイヤレス AP など)

導入の利点:

PoE スプリッターを使用して非 PoE ネットワーキング機器と簡単に統合

近くの電源コンセントに依存せずにデバイスを柔軟に配置できます。

設置コストとダウンタイムを削減

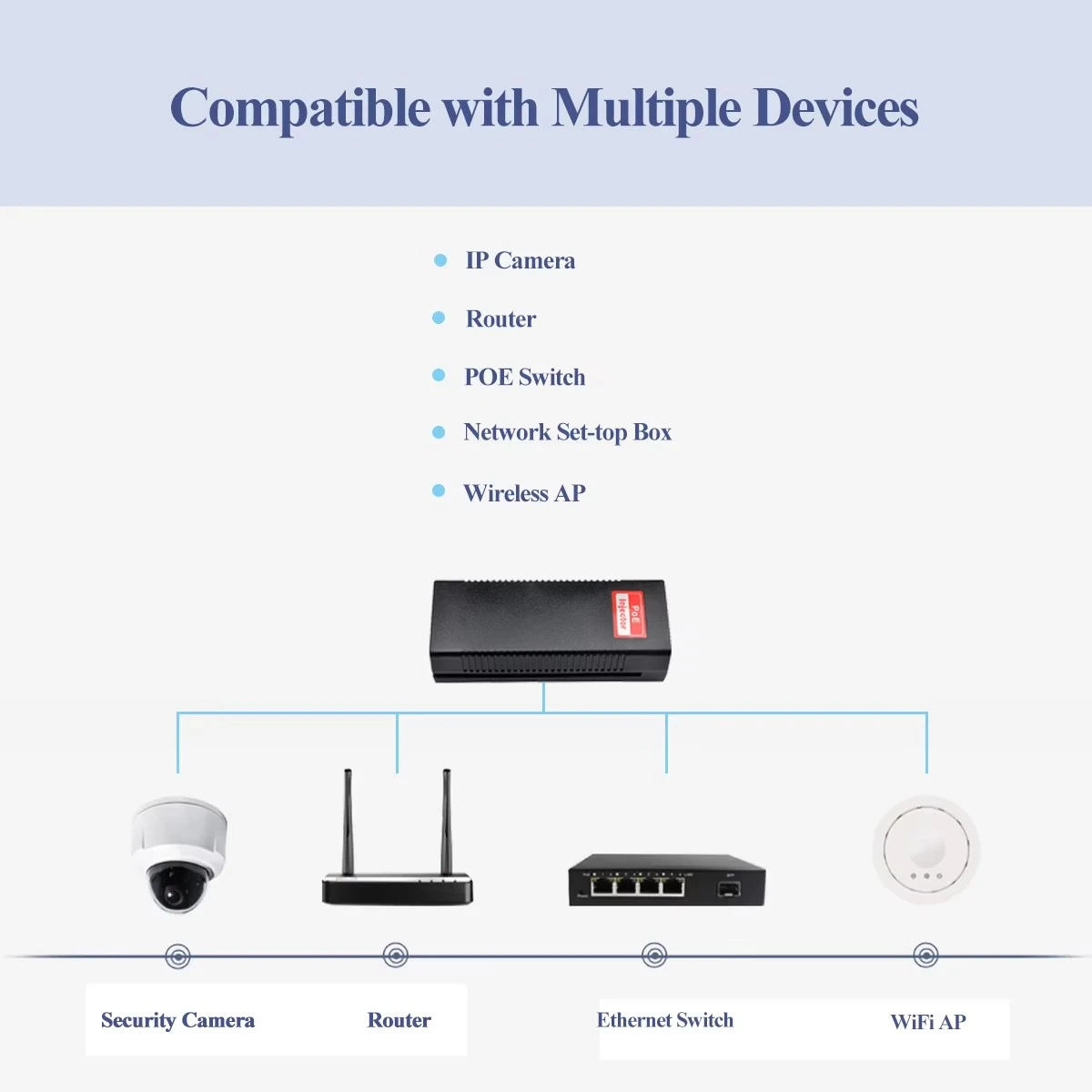

アプリケーション

* Huawei、Ruijie、ARUBA、Cisco、H3C、ZTE、TP-LINK などのブランドの AP をサポートします。屋内アクセスポイント

* サポート: Hikvision、Dahua、Wave、Axis、およびその他のネットワーク HD カメラ

※都市型高度交通監視システム（ITS）、セーフシティ、ワイヤレスシティ

※高速道路監視システム、電子道路監視システム、スナップショットシステム

※大規模工場・鉱山向けセキュリティ監視システム、ネットワーク複合システム

* 遠隔マルチメディア教育/キャンパスモニタリング、ビデオ会議システム

* 無線AP、無線通信、ビデオモニタリング

階層シーケンス図と電力の説明 * このモデルは、IEEE802.3af/at/bt 電力分類、特定のカテゴリ、およびイベント分類テーブルをサポートしています

配電	(1) イベント	(3) イベント	(5) イベント
12.95W	クラス0	-	-
3.84W	クラス1	-	-
6.49W	クラス2	-	-
15.4W	クラス3	-	-
30W	-	クラス4	-
38.7W	-	-	クラス5
51W	-	-	クラス6
71W	-	-	クラス7
90W	-	-	クラス8
* クラス 0 ～ 4、2 ペアまたは 4 ペアのワイヤを電源に使用できます。 * Class5-8、電源には4対のワイヤを使用してください。 ※Class0～8は接続されているPDにより判定します。

電力の分類

* IEEE 802.3bt 規格では、電力処理は「タイプ 3」と「タイプ 4」の 2 つの基本カテゴリに分類されます。つまり、タイプ 3 の電力要件は 60 W と高く、タイプ 4 の電力要件は 90 W と高くなります。

基準を定義する

ケーブル要件

グレーディングパラメータ

電源特性

IEEE802.3af

（PoE）

CAT5ケーブル

必要な最大電力

クラス0デバイスは0~12.95Wです

1. DC 電圧範囲は 38 ～ 57V、代表値38V 2. 通常の動作電流は10~350mAです。典型的な出力電力: 15.4W 3.過負荷検出電流は350~500mAです。 4. PD デバイスに 4 クラスの電力要求を提供する 3.84～12.95Wの範囲

必要な最大電力

Class1 デバイスの場合は 0 ～ 3.84W

必要な最大電力

3.85W～6.49W

Class2 デバイスに必要な最大電力は次のとおりです。

Class3 デバイスの場合は

6.5W～12.95W

IEEE802.3at

(PoEプラス)

CAT5ケーブルまたはCAT6ケーブル

ケーブル

必要な最大電力

Class4デバイスは13W～25.5W

1. DC 電圧範囲は 44 ～ 57V、代表値48V 2. 通常の動作電流は10~600mAです。典型的な出力電力: 30W 3. 電気機器でサポートされる Class4 定格

IEEE802.3bt

CAT6ケーブル

必要な最大電力

タイプ 3 デバイスは 50W ～ 60W

1. DC 電圧の範囲は 48 ～ 57 V で、標準値は 50 V です。 2. 通常の動作電流は600~1250mAです。標準出力電力: 60W

必要な最大電力

タイプ 4 デバイスは 60W ～ 90W

1. DC 電圧の範囲は 48 ～ 57 V で、標準値は 52 V です。 2. 通常の動作電流は 1250 ～ 1800mA です。標準出力電力: 90W

Starwell 90W POE インジェクター仕様:

製品名	PoEインジェクター
標準	IEEE802.3af、IEEE802.3at、IEEE802.3bt
ポートの定義	PoE: 10/100/1000M ネットワーク + 電源 LAN: 一般的なルーター、スイッチ、インターネットに接続します。
ネットワークメディア	10BASE-T/100BASE-T /1000BASE-T：Cat5e 以上 UTP (≤ 100 メートル)
	最大伝送距離は 100 メートル、プラグアンドプレイ、管理は不要です。

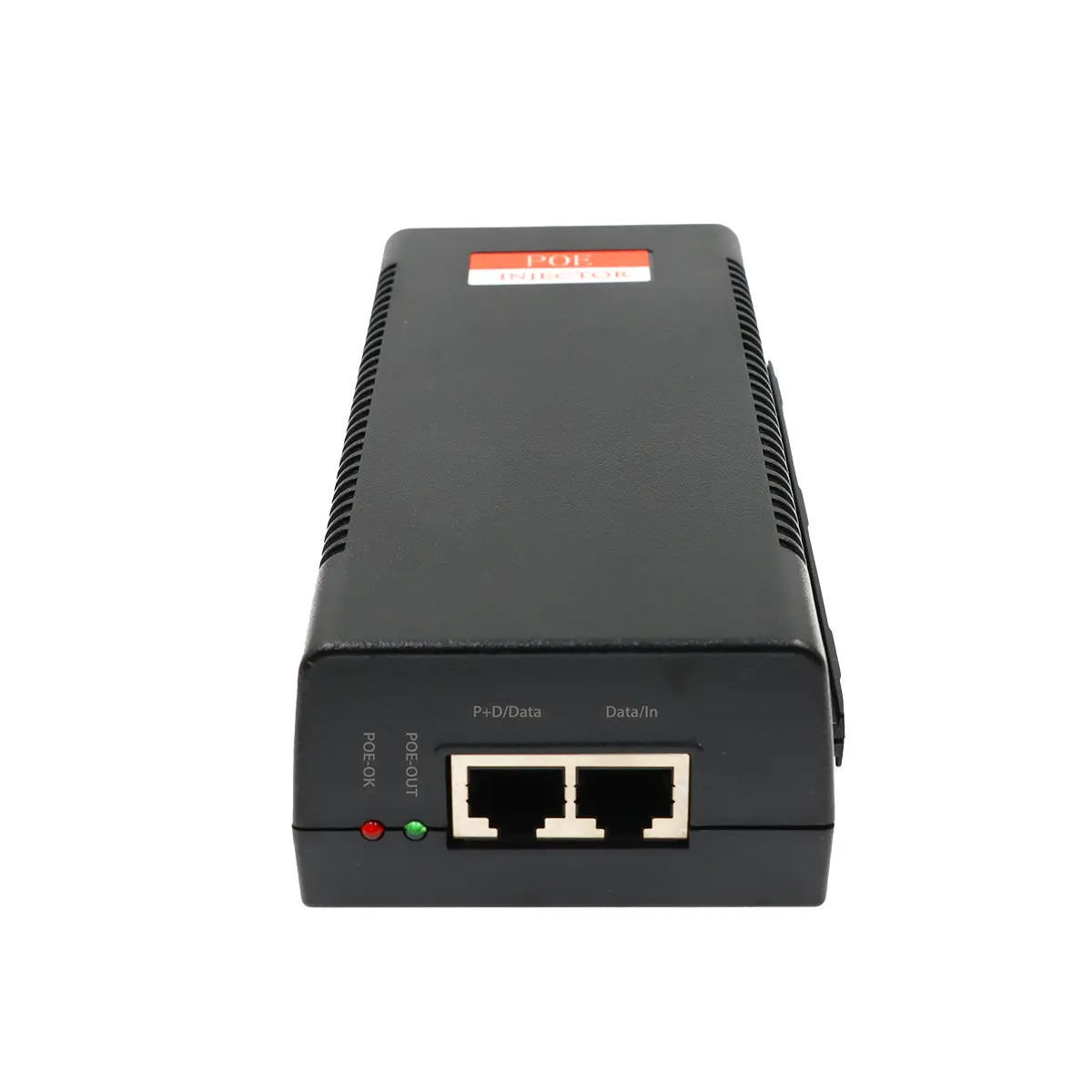

PoE-OK	赤色LED電源インジケータライト
PoE 出力	緑色の LED は出力表示灯を示します

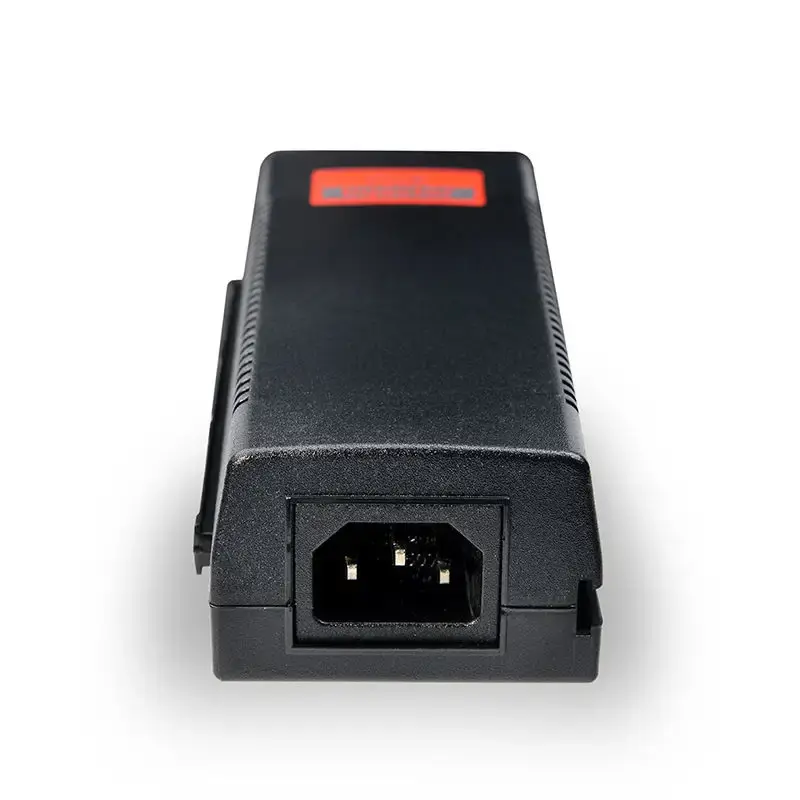

入力電圧	AC100V～240V 47Hz～63Hz
出力電力	IEEE802.3bt（下位互換性）;52V/1.73A、最大90W
使用環境	使用温度：-40℃〜65℃ 保存温度：-40℃〜80℃ 動作湿度: 10% ~90% 結露なきこと保管湿度: 5% ～ 90% 結露しないこと
PoEタイプ	終端接続方式/中間ブリッジ方式
設置方法	壁掛け式
PoE給電方式	エンドアクセス方式(1/2+、3/6-)、中間クロス方式(4/5+、7/8-)に対応
製品サイズ(長さ×幅×高さ)	1707040mm
