PoE インジェクターがカメラに電力とネットワークを供給する仕組み

セキュリティ監視機器用の PoE インジェクター供給スキームの初期開発とその後の構築は密接に関連しています。特に建設後期では、PoE カメラと PoE 電源モジュールの仕様、特性、関連プロトコルを十分に理解する必要があります。これによってのみ、監視プロジェクトを効率的かつ低コストで完了することができます。 PoE 電源モジュールはどのように監視カメラに電力を供給し、ネットワークを提供しますか?

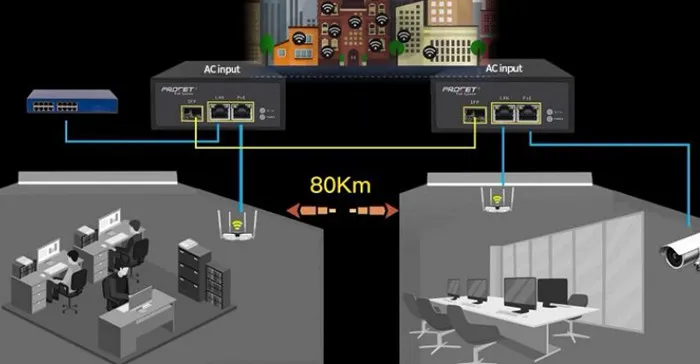

PoE 電源では、1 本のネットワーク ケーブルだけで、AP (PoE カメラ、ワイヤレス AP、その他の機器) に電力とネットワーク伝送を同時に提供できます。セキュリティ監視システムはネットワークPoE給電ソリューション（詳細は下図を参照）を採用しており、ソケットの設置や電源コードの展開が不要です。これにより、時間コスト、ネットワーク展開コスト、設置人件費、その後のメンテナンスコストなどが節約されます。ネットワーク内で使用される PoE インジェクタ供給受電装置が増えるほど、時間とコストの利点がより明らかになります。

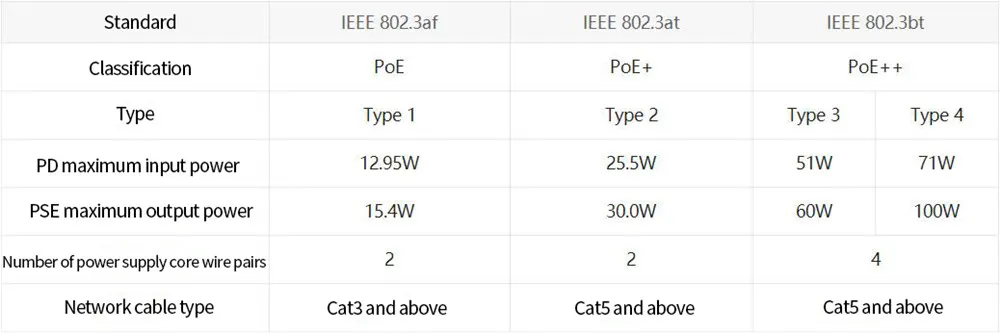

PoE インジェクタ供給モジュールの規格は 3 つだけです。 IEEE802.3af電源供給電力は15.4W/atです。電源供給電力は30W/btです。電源電力は90wです（詳細は下図を参照）。 PoE給電とPoE受電（PoEカメラ）のマッチング方法は？例えば：

1.PoE カメラの電力が 10W の場合、IEEE802.3af PoE 電源モジュールを選択できます。

2.PoE カメラの電力が 20W の場合、IEEE802.3802.3at PoE 電源モジュールを選択する必要があります。

3. 802.3at 規格は 802.3af 規格と下位互換性があるため、PoE カメラが 802.3af 規格の場合、802.3af または標準の PoE 電源モジュールを選択できることに注意してください。

802.3bt 標準には、802.3at および 802.3af との下位互換性があります。
