スイッチング電源はどのように動作し、なぜそれが現代の電力システムのバックボーンなのか

A スイッチング電源家庭用電化製品から産業オートメーション、医療機器に至るまで、ほぼすべての現代の電子システムで重要な役割を果たしています。この記事では、スイッチング電源の仕組み、従来のリニア電源よりも優れた性能を発揮する理由、さまざまなアプリケーションに適したソリューションを選択する方法について詳しく専門的に説明します。このガイドでは、実際のエンジニアリングの実践と業界標準に基づいて、効率、トポロジーの種類、安全性の考慮事項、長期的な信頼性についても説明します。この記事を読み終えるまでに、読者はスイッチング電源技術と、なぜこのような企業がスイッチング電源技術を採用しているのかを包括的に理解できるようになります。スターウェルこの重要な分野で革新を続けます。

目次

1. スイッチング電源とは何ですか?
2. スイッチング電源はどのように動作するのでしょうか?
3. スイッチング電源の方が効率が良いのはなぜですか?
4. スイッチング電源トポロジーの主なタイプ
5. スイッチング電源内のコアコンポーネント
6. スイッチング電源とリニア電源
7. 適切なスイッチング電源の選び方
8. 産業用および商業用アプリケーション
9. 信頼性、安全性、およびコンプライアンス基準
10. スイッチング電源設計の今後の動向
11. よくある質問

1. スイッチング電源とは何ですか?

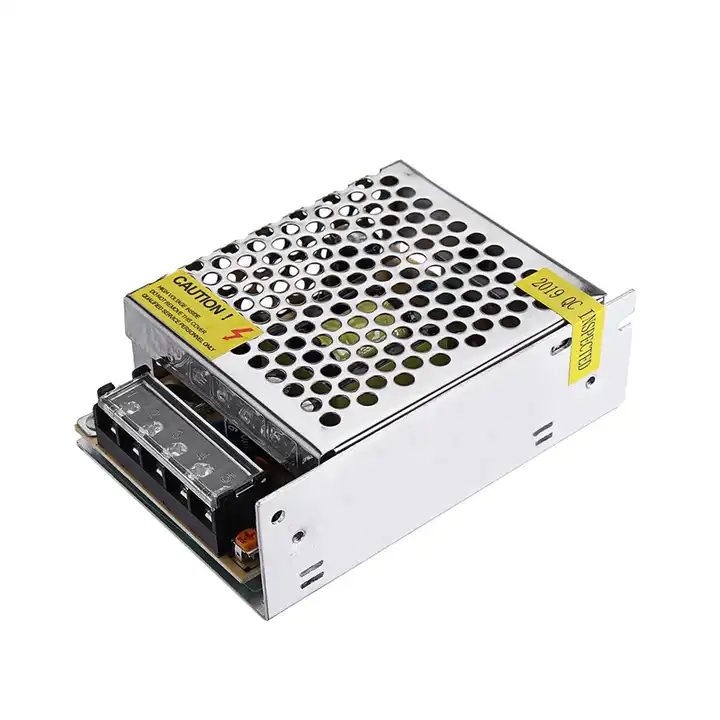

スイッチング電源は、高周波スイッチング技術を使用して電気エネルギーをある電圧レベルから別の電圧レベルに効率的に変換する電子電力変換デバイスです。過剰なエネルギーを熱として放散するリニア電源とは異なり、スイッチング電源はトランジスタのオンとオフを迅速に切り替え、最小限の電力損失で出力電圧を調整します。

現在、スイッチング電源は、そのコンパクトなサイズ、高効率、および幅広い入力電圧にわたる適応性により、ほとんどの電子システムのデフォルトの選択肢となっています。などのメーカーが概説する業界慣行によると、スターウェル、最新のスイッチング電源は、厳格な性能、安全性、および環境基準を満たすように設計されています。

2. スイッチング電源はどのように動作するのですか?

スイッチング電源の核心は、入力 AC または DC 電力を高周波信号に変換することによって機能します。この信号は変換、整流、フィルタリングされて、安定した DC 出力電圧が生成されます。

• 入力整流はACをDCに変換します。
• 高周波スイッチング トランジスタが DC 電圧をチョップします。
• 変圧器は電圧レベルを調整します。
• 出力整流器とフィルターは信号を平滑化します。
• フィードバック制御により電圧精度が調整されます。

スイッチングは高周波で発生するため、トランスやインダクタなどの部品を大幅に小型化でき、スイッチング電源はコンパクトな設計に最適です。

3. スイッチング電源の方が効率が良いのはなぜですか?

効率はスイッチング電源の最も魅力的な利点の 1 つです。従来のリニア設計はエネルギーを熱として無駄にしますが、スイッチング電源はトランジスタを完全オンまたは完全オフ状態で動作させ、電力損失を大幅に削減します。

4. スイッチング電源トポロジーの主なタイプ

アプリケーションが異なれば、異なるスイッチング電源トポロジが必要になります。最も一般的なものは次のとおりです。

1. 降圧コンバータ– 電圧を段階的に下げます。
2. 昇圧コンバータ– 電圧をステップアップします。
3. 昇降圧コンバータ– 電圧をステップアップまたはステップダウンできます。
4. フライバックコンバータ– 低電力から中電力のアプリケーションで広く使用されています。
5. フォワードコンバーター– より高い電力レベルに適しています。

適切なトポロジを選択することで、スイッチング電源が最適なパフォーマンスと長期的な安定性を確実に実現します。

5. スイッチング電源内部のコアコンポーネント

すべてのスイッチング電源には、連携して動作するいくつかの重要なコンポーネントが含まれています。

• パワー MOSFET または IGBT
• 高周波トランス
• 制御IC
• コンデンサとインダクタ
• 保護回路

高品質のコンポーネントの選択が不可欠です。 Starwell のようなメーカーは、要求の厳しい環境全体での信頼性を確保するために、厳格なコンポーネント検証に重点を置いています。

6. スイッチング電源とリニア電源

リニア電源には依然としてニッチな用途がありますが、次の理由により、スイッチング電源が最新の設計で主流を占めています。

• より高い効率
• 運用コストの削減
• 広い入力電圧範囲
• 優れた熱性能

産業オートメーションや LED 照明などのアプリケーションでは、スイッチング電源が唯一の実用的な選択肢となることがよくあります。

7. 適切なスイッチング電源の選び方

適切なスイッチング電源を選択するには、以下を評価する必要があります。

1. 入力電圧範囲
2. 出力電圧と電流
3. 効率要件
4. 環境条件
5. 安全認証

実証済みのエンジニアリング経験を持つ信頼できるサプライヤーであれば、このプロセスを簡素化し、設計リスクを軽減できます。

8. 産業および商業用途

スイッチング電源は、次のような幅広い業界で使用されています。

• 産業用制御システム
• 医療機器
• 電気通信
• LED照明
• 家電

各アプリケーションは特定のパフォーマンス特性を要求するため、カスタマイズが重要な要素となります。

9. 信頼性、安全性、およびコンプライアンスの基準

信頼性の高いスイッチング電源は、UL、CE、IEC などの国際規格に準拠する必要があります。過電圧、過電流、短絡保護などの保護機能は、システムの安全性にとって不可欠です。

スターウェル などの企業は、長い耐用年数と世界的なコンプライアンスを念頭に置いてスイッチング電源を設計しています。

10. スイッチング電源設計の今後の動向

スイッチング電源技術の将来は以下に焦点を当てています。

• より高い電力密度
• ワイドバンドギャップ半導体（SiC、GaN）
• スマートなデジタル制御
• エネルギー効率基準の改善

これらの傾向は、現代の電力システムのバックボーンとしてのスイッチング電源をさらに強化するでしょう。

よくある質問 (FAQ)

Q1: スイッチング電源は他の電源と何が違うのですか?

スイッチング電源は高周波スイッチングを使用して電圧を調整するため、効率が高く、サイズが小さくなります。

Q2: スイッチング電源は精密な電子機器に適していますか?

はい、適切なフィルタリングと設計により、スイッチング電源は安定した低ノイズの出力を提供できます。

Q3: スイッチング電源の寿命は通常どれくらいですか?

高品質のコンポーネントと適切な熱管理により、スイッチング電源は長年にわたって安定して動作できます。

信頼性が高く、効率的で、専門的に設計されたスイッチング電源ソリューションをお探しの場合は、経験豊富なメーカーと協力することが大きな違いをもたらします。スターウェルは、技術的な専門知識と世界的な認証に裏付けられた、実証済みの幅広い設計を提供します。カスタマイズされたソリューションを探索したり、テクニカル サポートをリクエストしたりするには、お問い合わせ今すぐ、自信を持ってシステムに電力を供給するための次のステップを踏み出してください。
