Appleの新しい140W GaN急速充電器の分解

Apple の新しい 140W 急速充電器には、最新モデル A3607 が付属しています。 Apple が次世代デバイス向けに設計したまったく新しい充電アクセサリとして、A3607 の公開により、Apple の今後のデバイスの充電ソリューションに対する業界の注目が広まりました。

外観やサイズ、パラメータは従来モデルとほぼ同じですが、内部構造は調整されているのでしょうか？コアコンポーネントはアップグレードされましたか?これらの質問を受けて、ChargerLAB は新しい Apple 140W 急速充電器 A3607 の詳細な分解を直ちに実施し、その本当の内部構造を明らかにします。

Apple 140W急速充電器の外観

パッケージはクラシックなミニマリストデザインが特徴で、前面にAppleロゴ、製品名、外観が印刷されています。

側面には製品パラメータシールが貼られています。

ステッカー上のパラメータのクローズアップは、後ほど製品の物理的な表示セクションで紹介されます。

この充電器は USB‑C デバイスと互換性があり、MagSafe 3 ポートを搭載した 16 インチ MacBook Pro での使用が公式に推奨されています。

電源アダプターは国内製造で、製造年月日は2026年、型番はA3607です。

パッケージには充電器とユーザーマニュアルが含まれています。

充電器は初期状態では傷が付かないように保護紙で包まれています。

Apple の新しい 140W 急速充電器の外観は以前のモデルと同じで、高光沢の光沢仕上げと丸みを帯びたコーナートランジションが特徴です。

Appleロゴは本体の前面と背面の中央にあります。

充電器のパラメータ情報は本体の片面に印刷されています。

製品パラメータのクローズアップ

入力：100～240V～50/60Hz 2A

（USB PD）出力：5.2V 3A、9V 3A、15V 5A、20.5V 5A、28V 5A

充電器は CCC および KC 認証に合格しています。

筐体の反対側には製品名、型式、注意事項が印刷されています。

Apple の新しい 140W 急速充電器のモデルは A3607 です。

充電器には折りたたみ式の標準中国ピンが装備されており、両側にデュアルウィング設計が施されています。

ピンは古典的な独立したモジュール設計を採用しており、取り外しと交換が可能です。

アース線としても機能するT型固定ベースの拡大図。

モジュールのケーシングには 250V ～ 2.5A の定格と Jabil Inc. のマークが付けられており、ピン モジュールが Jabil によって供給されていることを示しています。特に、モジュールスロット内には補助固定用の金属クリップが追加されており、長期間使用してもモジュールが緩みにくくなっています。

また、ピンのデザインも旧バージョンとは異なります。

出力端には、白いプラスチックコアを備えた USB-C ポートが 1 つ装備されています。

USB-C ポート レセプタクル シェルも独自に設計されています。

Apple の新しい 140W 急速充電器の本体の長さの実測値は 95.68mm です。

幅は74.35mmです。

厚さは28.51mmです。

Apple の古い 140W 窒化ガリウム急速充電器 A2452 と並べて配置すると、新旧の電源アダプタの主な外観と寸法は完全に同一です。

充電器を手に持ったときの直感的なサイズ感。

また、製品の重さは約285gです。

ChargerLAB POWER-Z KM003C を使用して USB-C ポート出力プロトコルを検出するテストが行​​われ、PD3.1 および DCP 充電プロトコルをサポートしています。

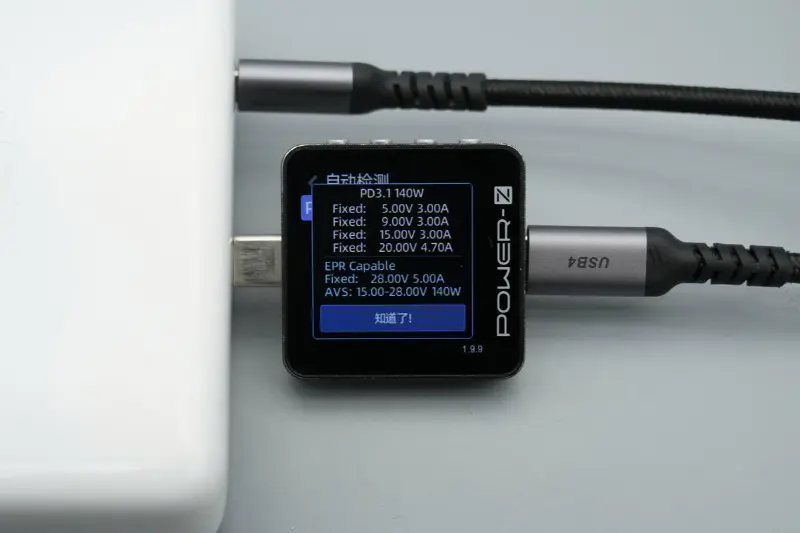

PDO パケットは、USB-C ポートに 5 つの固定電圧ギア (5V 3A、9V 3A、15V 3A、20V 4.7A、28V 5A)、および 15 ～ 28V 140W AVS 電圧ギアもあることを示しています。

Apple の新しい 140W 急速充電器で iPhone 17 Pro Max を充電する場合、測定された充電電力は約 36.34W です。

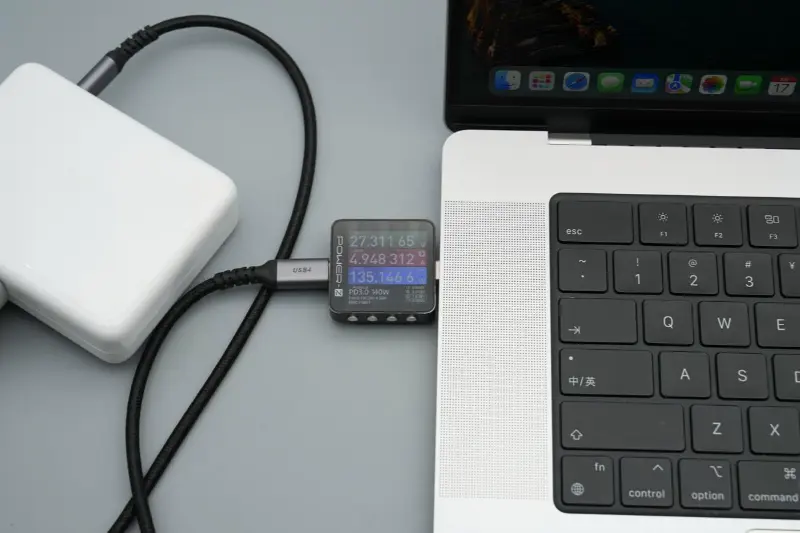

MacBook Pro を充電する場合、測定された充電電力は約 135.15W で、28V 5A 140W の急速充電が可能になります。

Apple 140W 急速充電器の分解

充電器のケースは側面に沿って切り込みを入れて開けます。

ケーシングは強力な保護のために非常に厚く、内部モジュールを強化するためにエッジが接着されています。

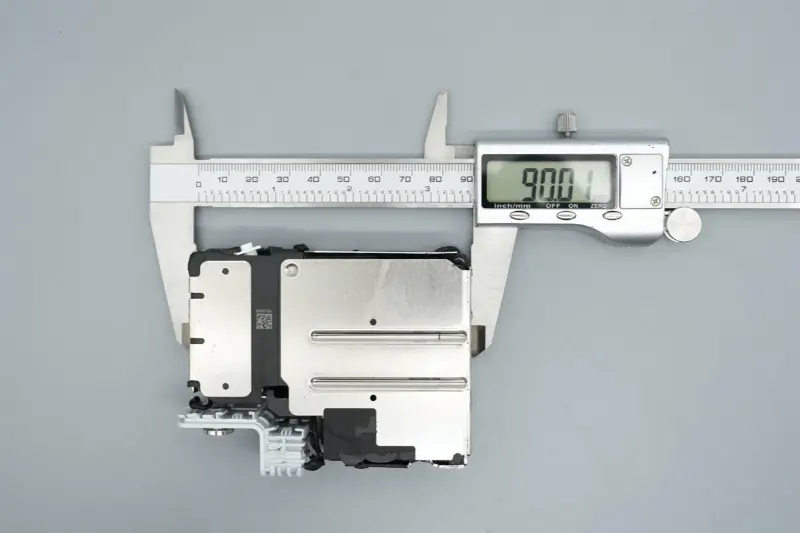

内部モジュールの長さの実測値は90.01mmです。

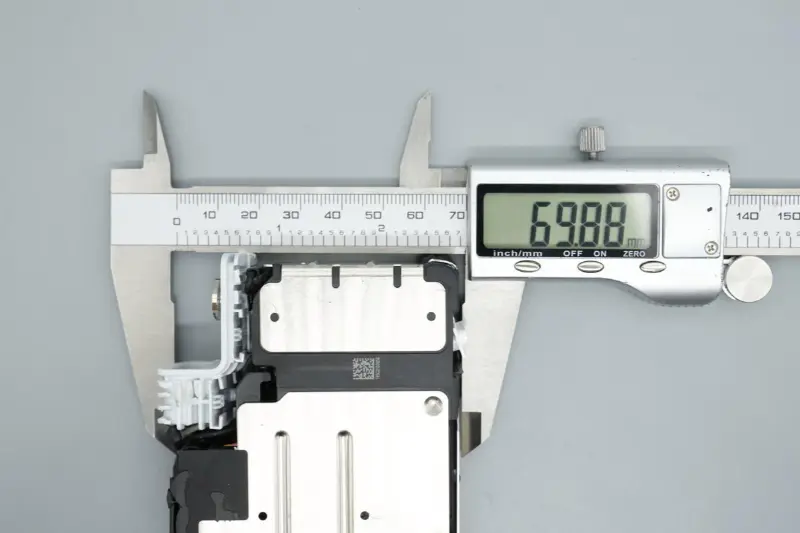

幅は69.88mmです。

厚さは23.52mmです。

PCBA モジュールは、均一な熱放散のために 2 つの統合された金属シェルで覆われています。

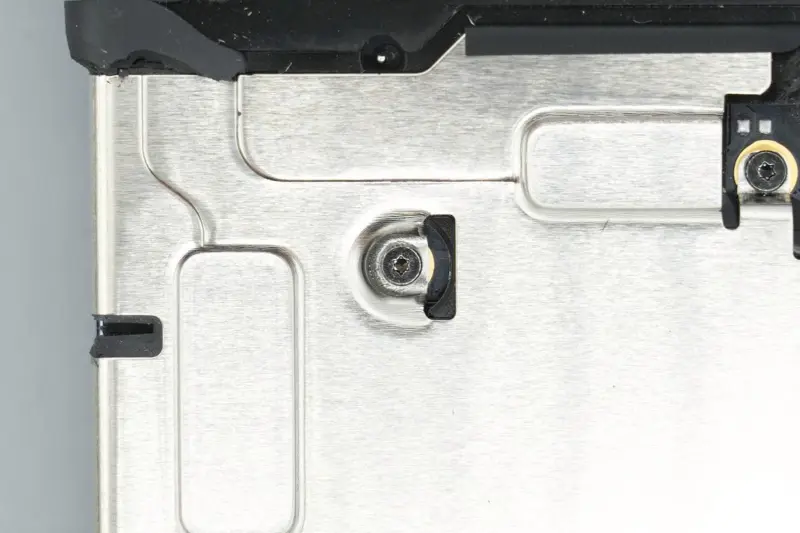

金属シェルはネジで固定されています。

側面の一部に絶縁テープが貼られています。

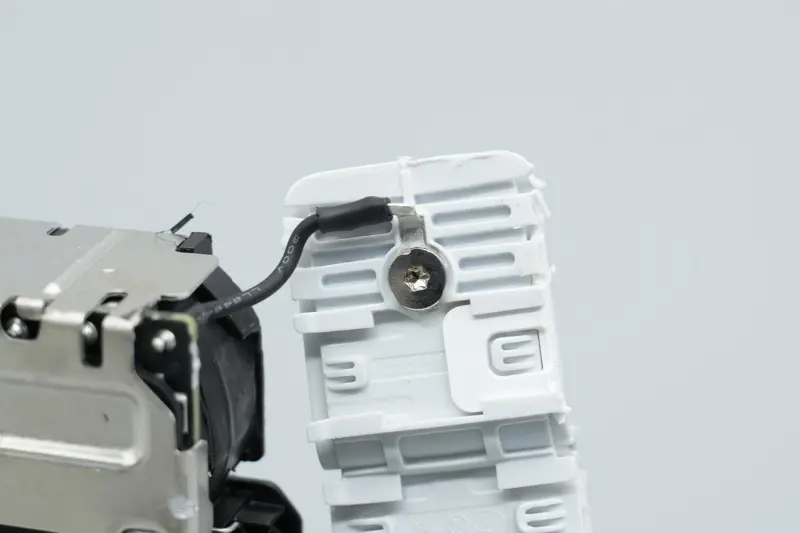

入力端のワイヤーはアース用のT型固定台に接続されています。

AC ワイヤ端子の溶接箇所の絶縁には熱収縮チューブが使用されます。

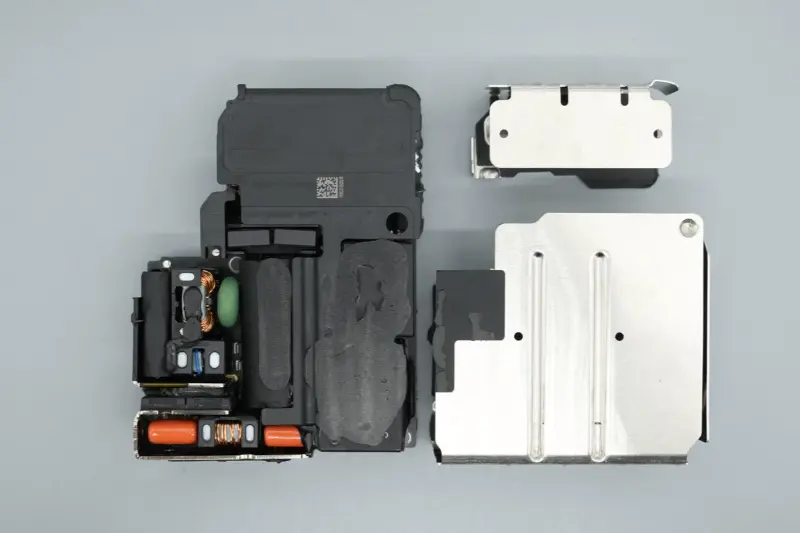

ネジを外して金属シェルを取り外します。

メイン基板の裏面などに相当する金属シェルの内側には絶縁処理が施されています。

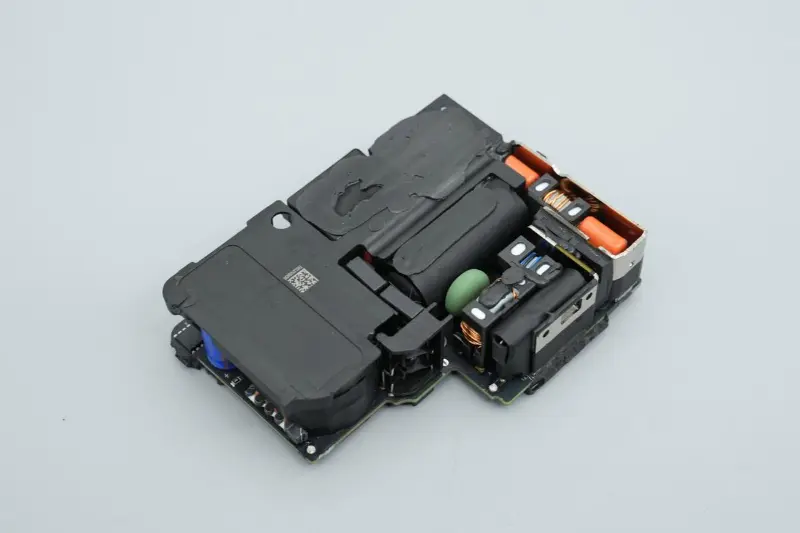

モジュールのトランス領域はプラスチックのカバーで覆われ、コンデンサやインダクタなどの部品が接着されます。

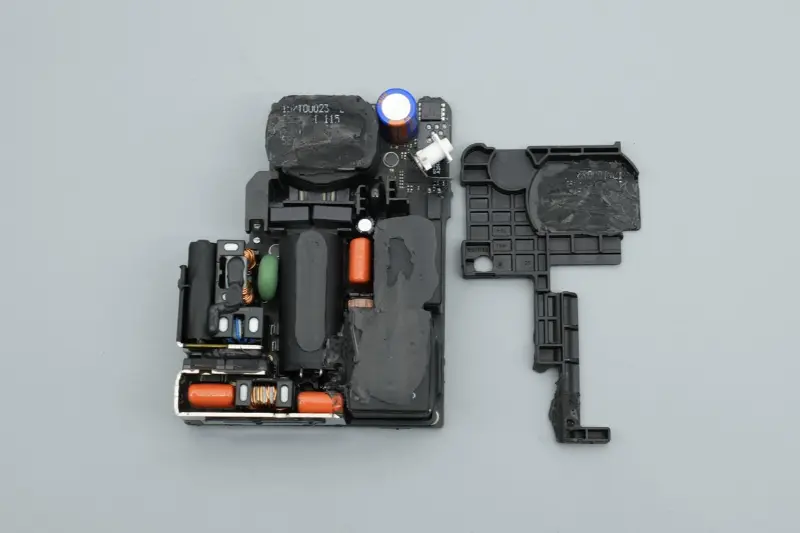

プラスチックのカバーを外すと、補強と絶縁のために中央領域にプラスチックのフレームが組み込まれています。

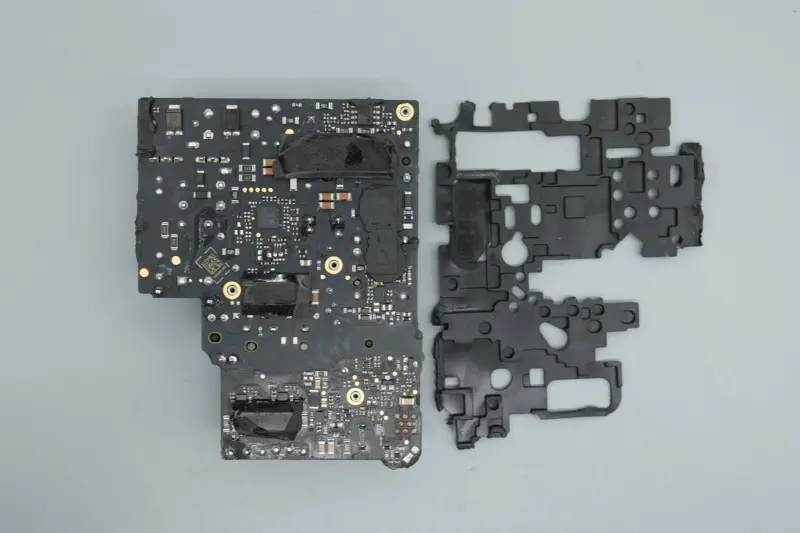

メインボードの背面は保護のために柔らかいゴムパッドで覆われています。

保護パッドを剥がすと、対応するチップ領域に熱伝導性接着剤が塗布され、グラファイト熱伝導性ステッカーが貼り付けられていることがわかります。

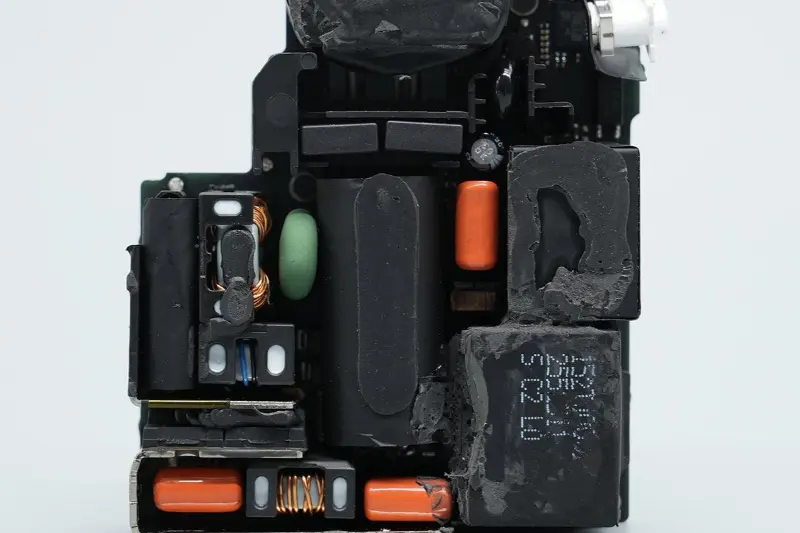

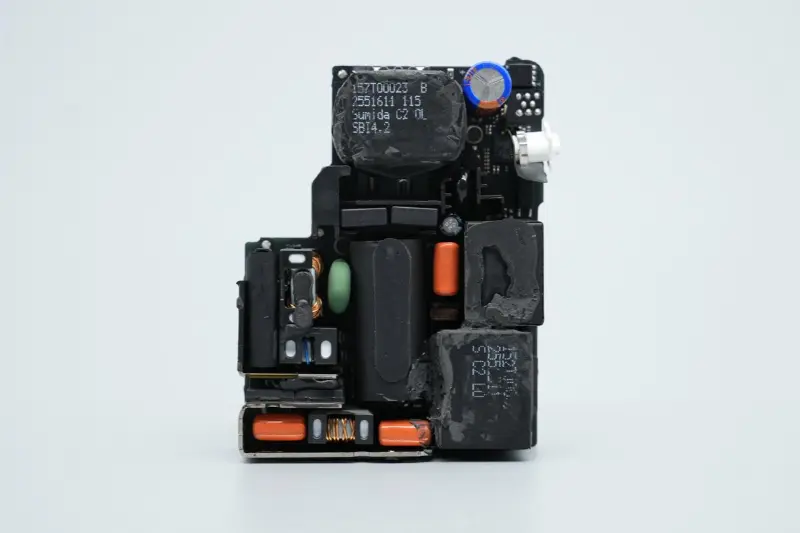

PCBAモジュールの前面には、ヒューズ、コモンモードインダクタ、高電圧フィルタ用電解コンデンサ、変流器、フィルムコンデンサ、電源コンデンサ、PFC昇圧インダクタ、降圧インダクタ、トランスなどがコンパクトかつ整然と配置されています。

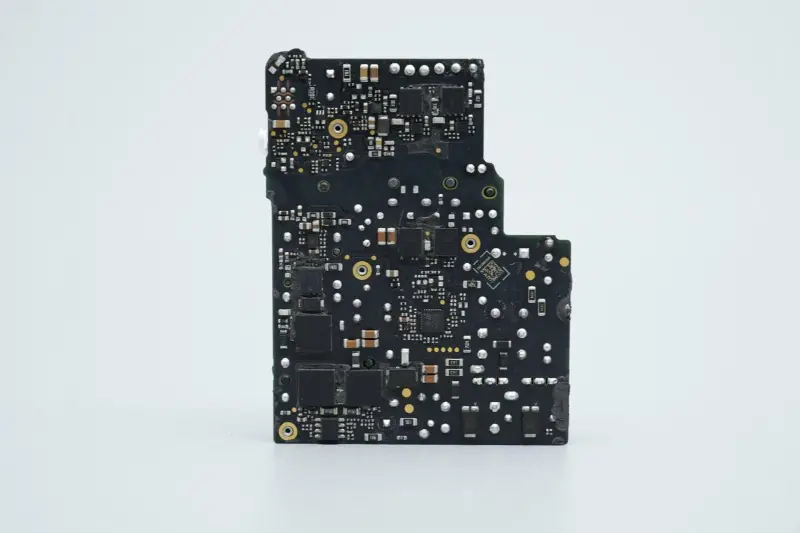

PCB ボードの背面には、PFC 昇圧回路と LLC スイッチング電源回路用の関連コントローラーと MOS チューブが装備されています。

2 つの追加のヒートシンクが PCBA モジュールの入力端に取り付けられ、間に 2 つの Infineon アクティブ整流器 MOS チューブが配置されます。

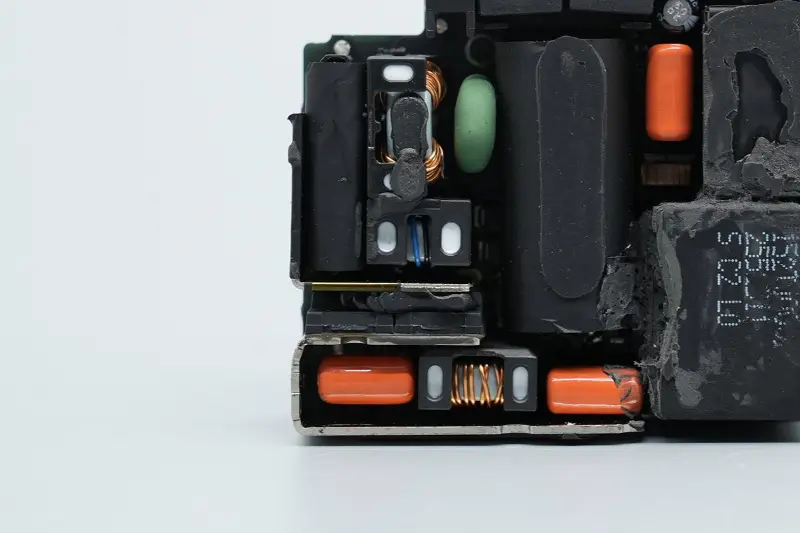

2 つのヒートシンクで囲まれた領域には、ヒューズ、セーフティ X2 コンデンサ、コモンモード インダクタ、バリスタ、フィルム フィルタ コンデンサ、フィルタ インダクタなどのデバイスも装備されています。

ヒューズはセーフティ X2 コンデンサの上に配置され、テープで巻かれています。

テープを剥がすと、セーフティX2コンデンサが絶縁用のプラスチックシェルで覆われており、2つの部品がテープで包まれて固定されていることがわかります。

ヒューズの定格電流は 3.15A で、1 本の溶接ピンに絶縁チューブが取り付けられています。

容量0.22μFのセーフティX2コンデンサの拡大図。

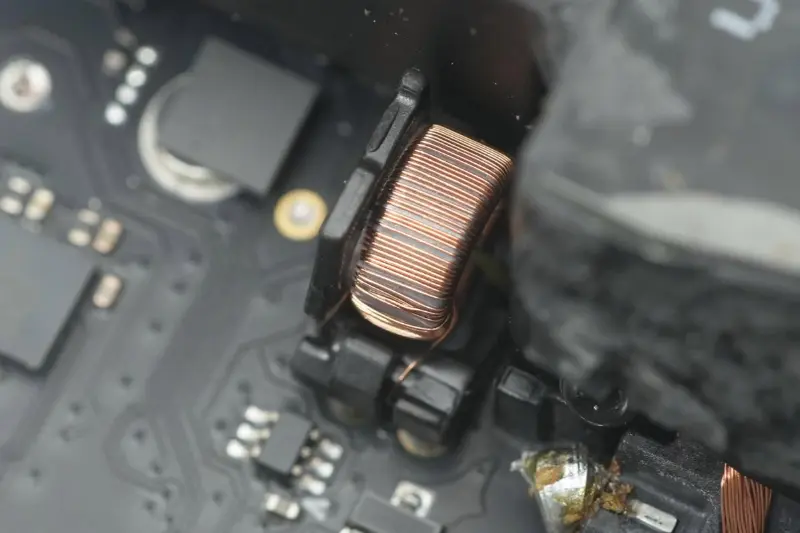

コモンモードインダクタはEMI干渉を除去するために使用され、プラスチックブラケットで溶接されています。

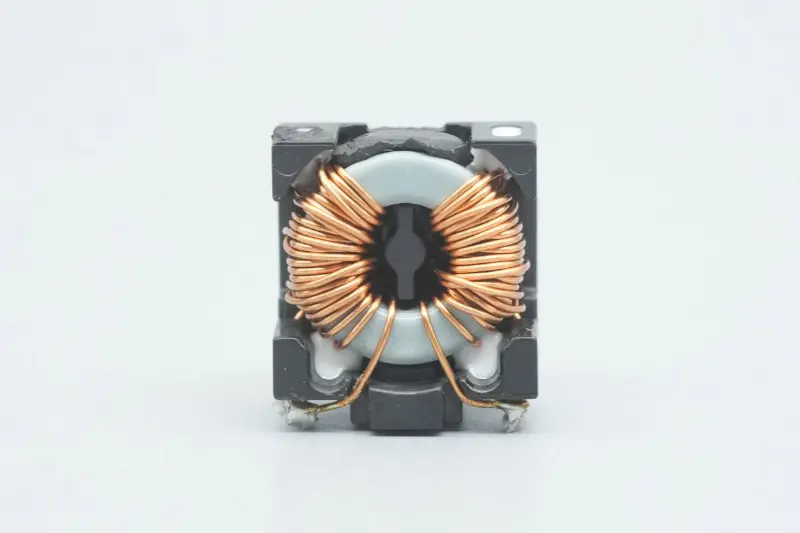

別のコモンモードインダクタの拡大図。

TVR10621M バリスタは入力過電圧保護に使用されます。

入力端には4つのダイオードで構成されるブリッジ整流器を採用しています。

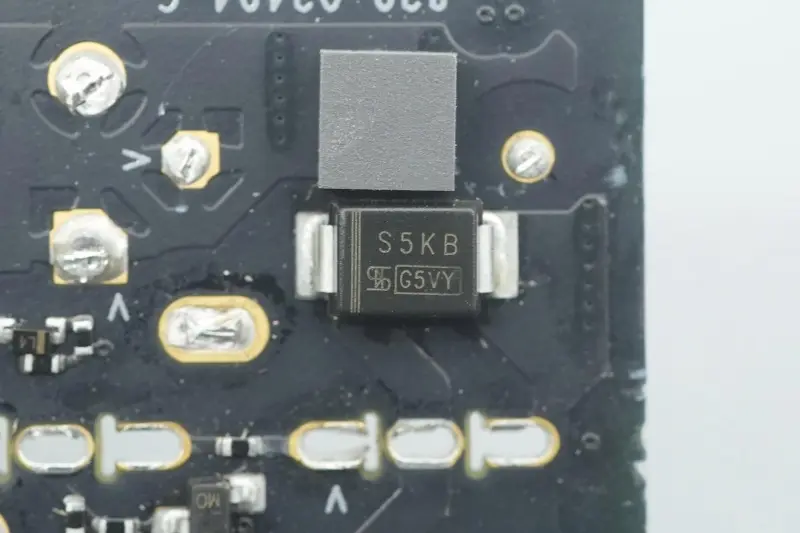

4番目のダイオードの拡大図。

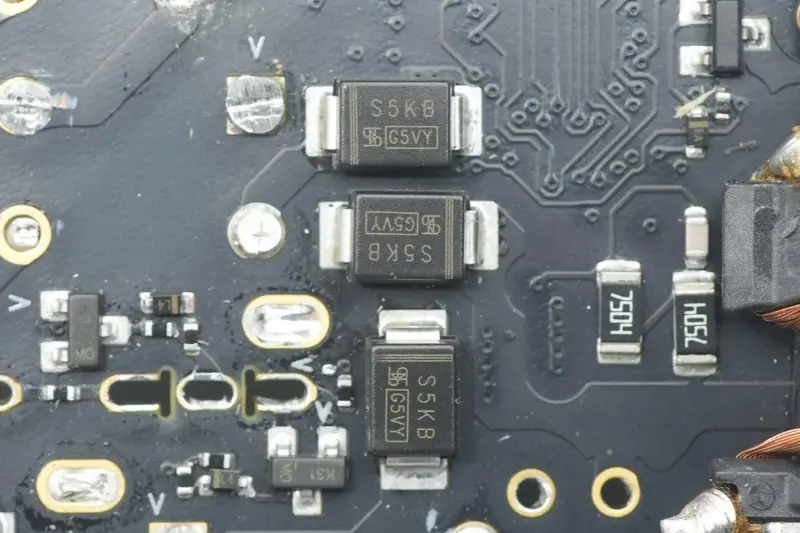

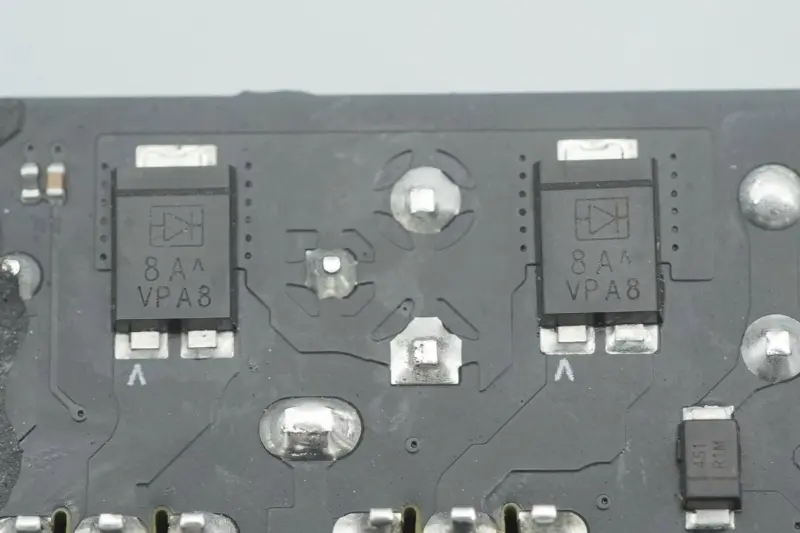

他の 2 つのダイオードの拡大図。アクティブ整流用に Infineon CoolMOS IPA65R095C7 と組み合わせられています。

2 つのアクティブ整流 MOS チューブは Infineon 製で、Apple 向けのカスタム モデルで、65C095C7 とマークされ、TO-220FP にパッケージされており、整流効率を向上させるために使用されます。

1μF 450V仕様の2つのフィルムコンデンサの拡大図。

接着剤で補強された磁気リング フィルター インダクターの拡大図。

もう一方の端には PFC 昇圧インダクタと降圧インダクタが取り付けられています。

中央部には高圧フィルタ電解コンデンサ、変流器、フィルムコンデンサ、共振コンデンサ、主制御チップ電源コンデンサ、Yコンデンサ等が搭載されています。高圧フィルタ用電解コンデンサは絶縁テープで巻き水平に配置します。

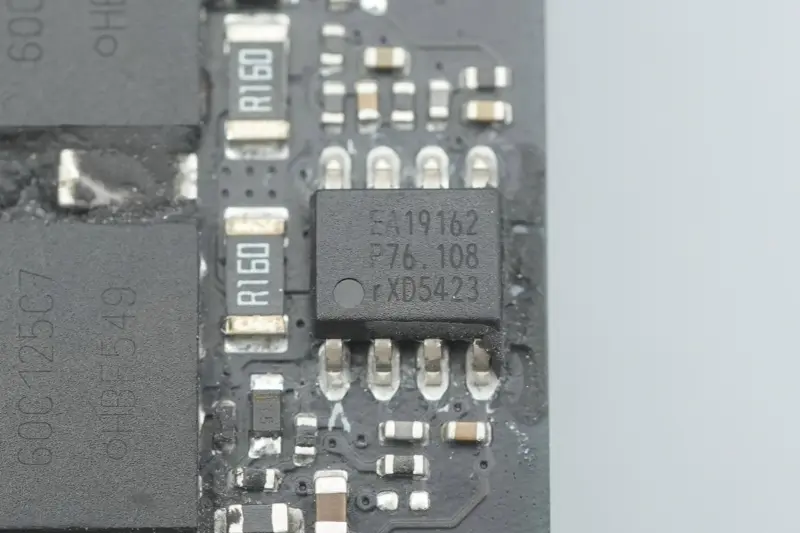

PFC コントローラは NXP のモデル TEA19162T で、X コンデンサの放電機能が統合されており、準共振モードまたは DCM モードで動作します。 70～276Vの入力電圧範囲をサポートし、ソフトスタートとソフトストップを統合し、正確なブースト調整された出力を提供します。

TEA19162T は、スイッチング損失を最小限に抑えるためにバレー スイッチングまたはゼロ電圧スイッチングを採用し、スイッチング損失を削減するために周波数制限をサポートし、消費電力を削減するためにバースト モードをサポートします。 SO8にパッケージ化されています。

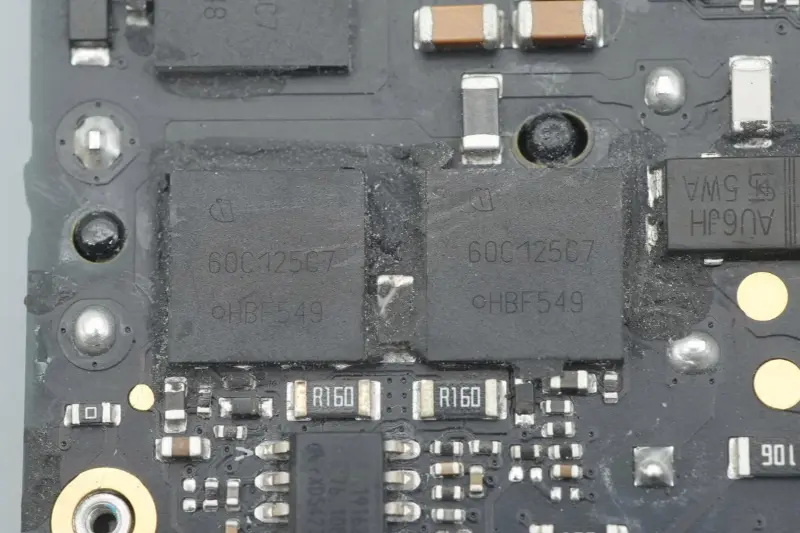

PFC スイッチ チューブは Infineon 製で、60C125C7 とマークされ、VSON-4 にパッケージされています。

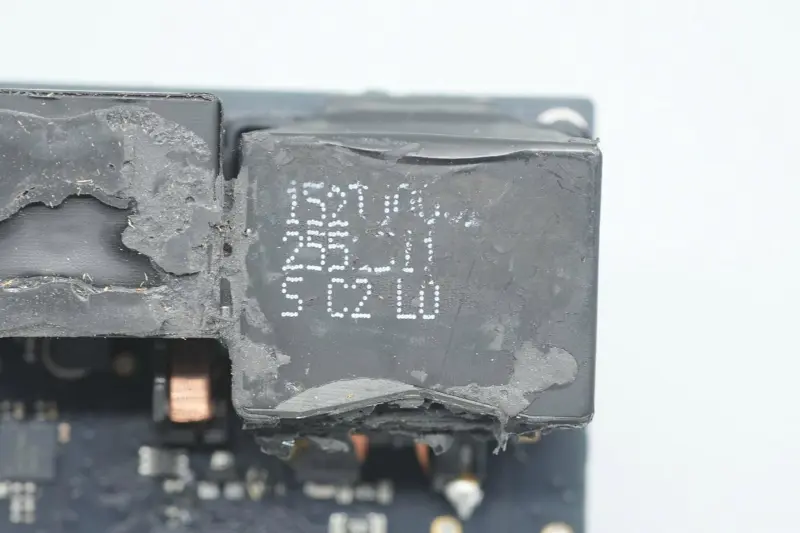

PFCブーストインダクタの拡大図。

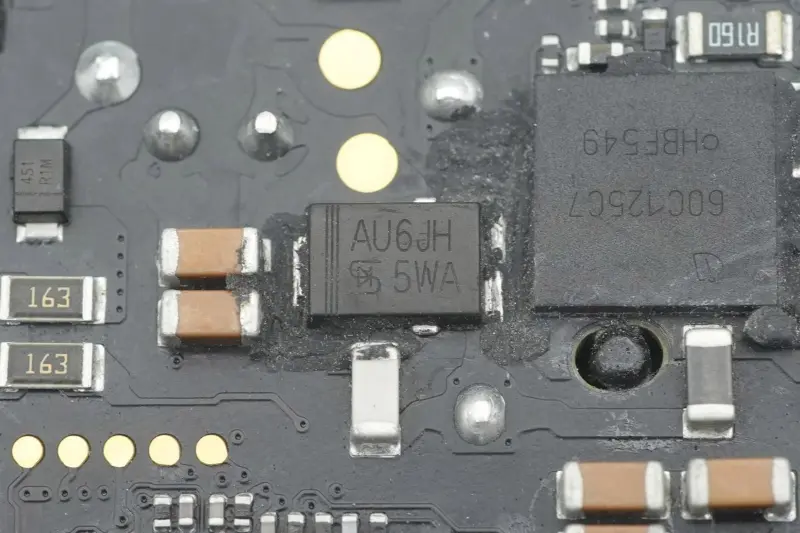

PFC 整流ダイオードは、Taiwan Semiconductor のモデル TUAU6JH であり、仕様が 600V 6A のファスト リカバリ ダイオードで、TO-277A にパッケージされています。

高電圧フィルターの電解コンデンサーはRubycon製で、仕様は450V 82μFです。

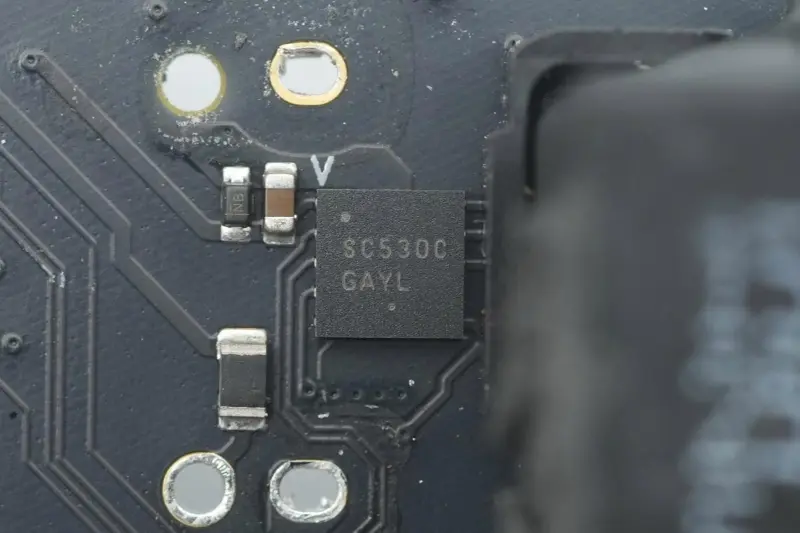

Infineon および STMicroelectronics スイッチ チューブのドライバーは、SC530C とマークされた ON Semiconductor のカスタム モデルです。

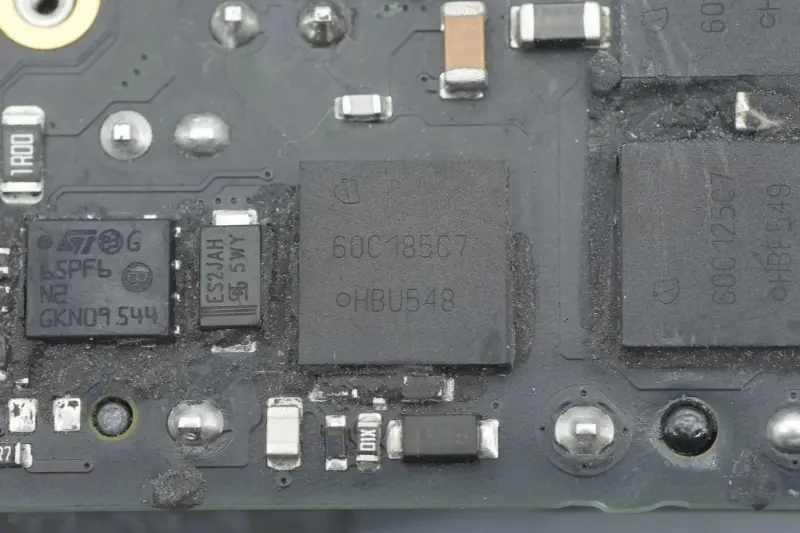

Infineon のカスタム MOS チューブ、マーク 60C185C7、Apple 用のカスタム モデル、VSON‑4 にパッケージ化されています。

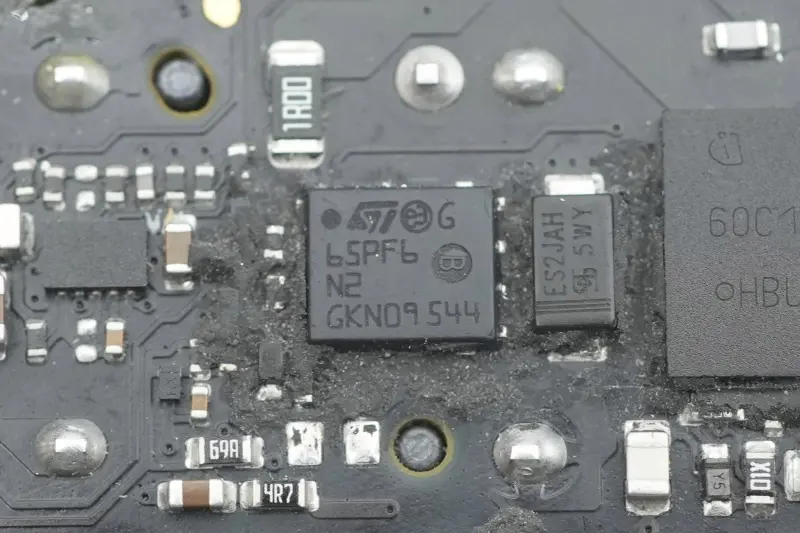

もう 1 つの MOS チューブは STMicroelectronics 製で、65PF6N2 とマークされており、PowerFLAT 5x6 HV にパッケージされています。

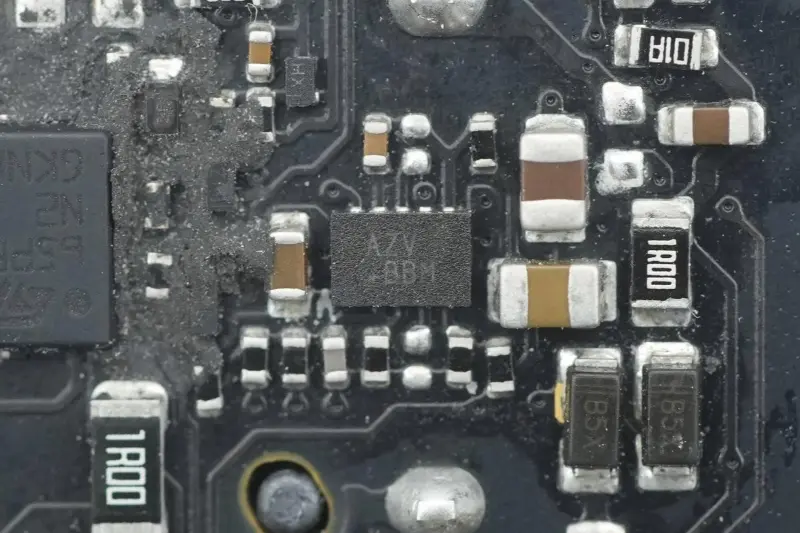

AZVとマークされたチップ。

降圧段の入力電流を検出するための変流器です。

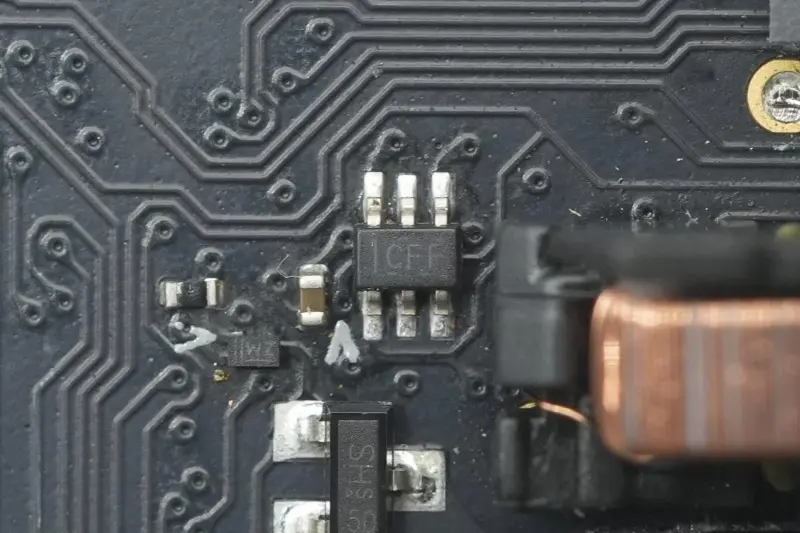

シュミット トリガ入力を備えたデュアル チャネル 1.65 ～ 5.5V インバータは、Texas Instruments 製で、CFF とマークされており、モデル SN74LVC2G14 で、SC70 にパッケージされています。

降圧インダクタの拡大図。

3 番目のフィルム フィルター コンデンサーの仕様は 1μF 450V です。

メイン制御チップの電源コンデンサもRubycon製で、35V 47μFの仕様となっている。

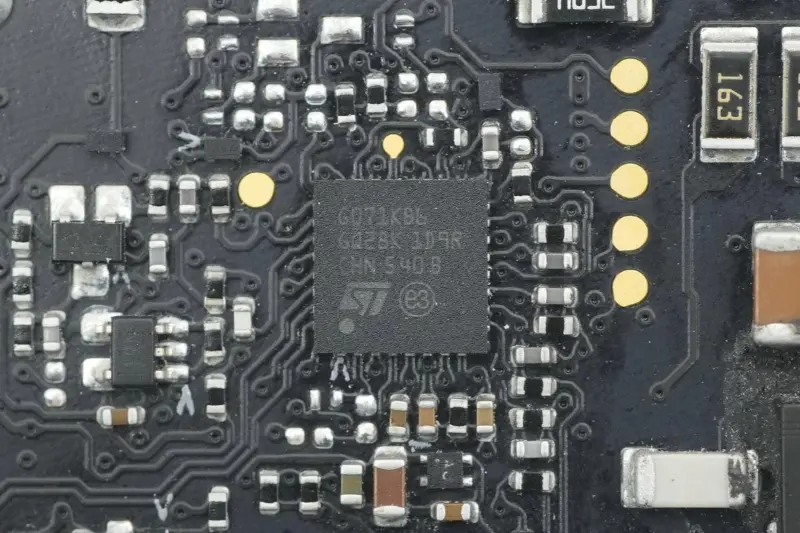

STMicroelectronics STM32G071KB M0 コア MCU、内蔵 128K フラッシュ、36K RAM、メイン周波数 64MHz、UFQFPN32 にパッケージされ、電源の一次駆動制御に使用されます。

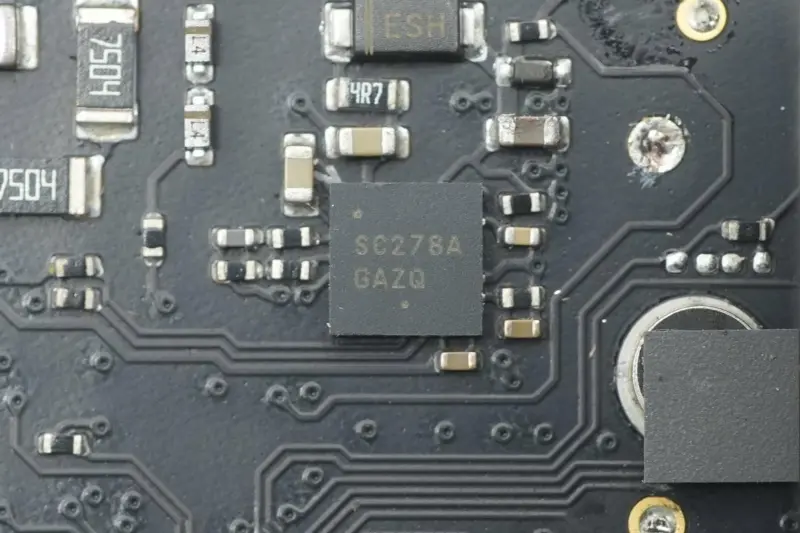

2 つの LLC スイッチ チューブのドライバーは、SC278A とマークされた ON Semiconductor のカスタム モデルで、DFN-10 にパッケージされています。

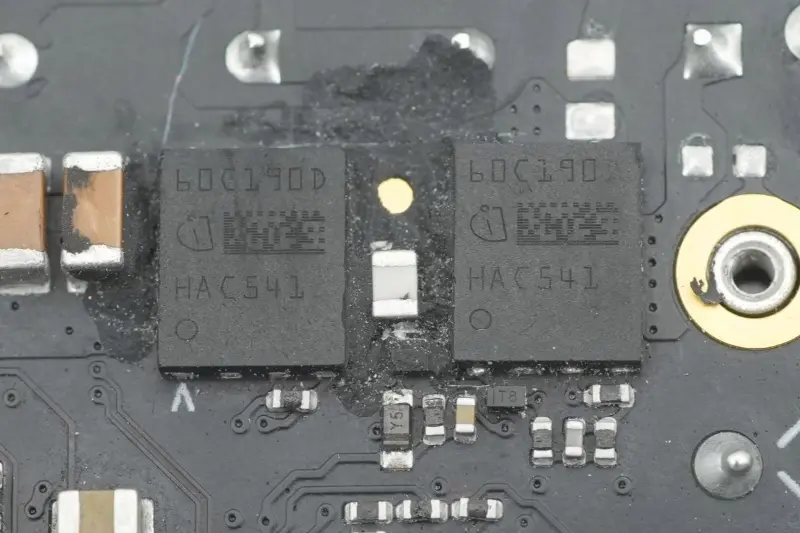

2 つの LLC スイッチ チューブは Infineon 製で、60C190D とマークされており、Apple 用のカスタム モデルで、TSON‑8‑6 にパッケージされています。

2 つの共振コンデンサは VISHAY 製です。

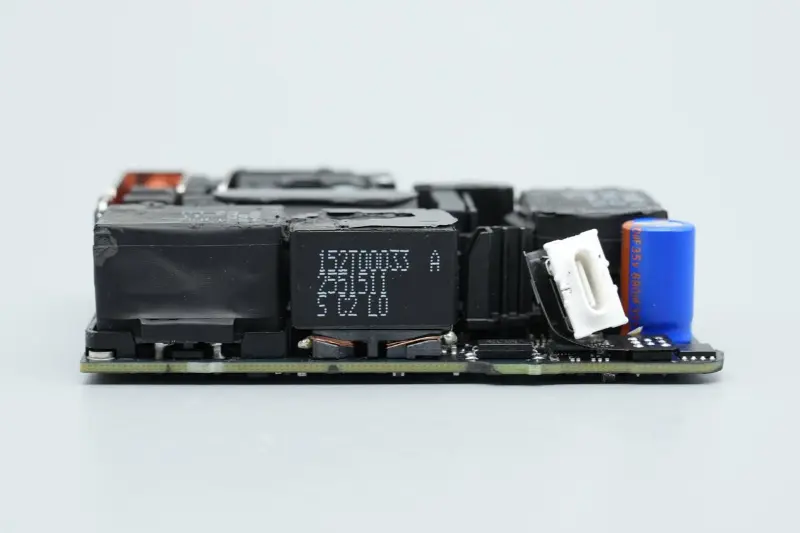

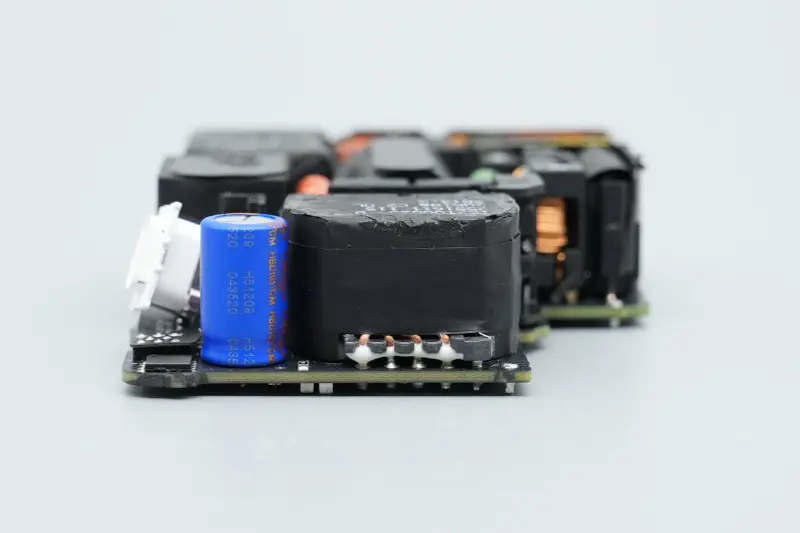

トランス、フォトカプラ、出力フィルタコンデンサ、プロトコルチップ、VBUSスイッチチューブが出力端の片側に取り付けられています。

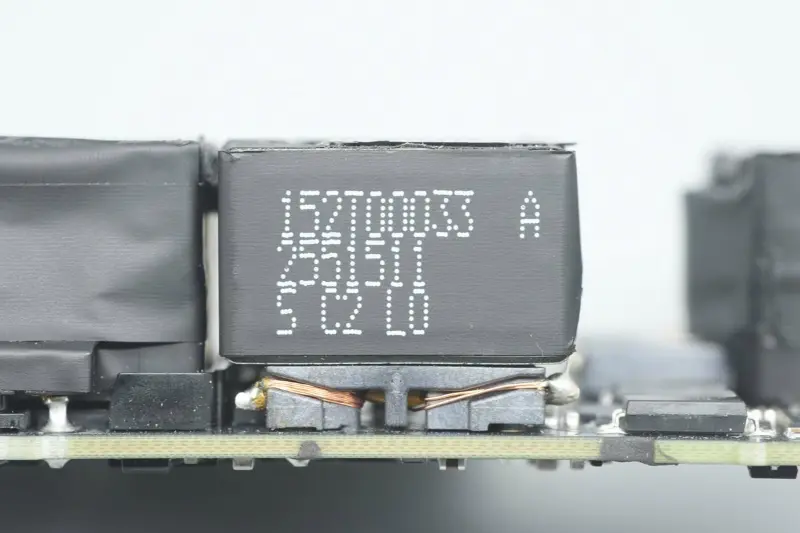

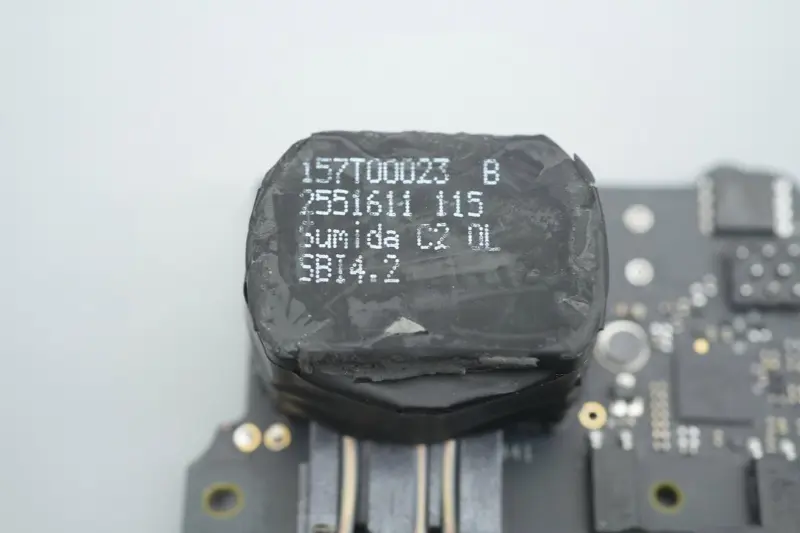

トランスはスミダ製です。

干渉防止のために 2 つの黒い Y コンデンサが使用されています。

フィードバック出力電圧と回路保護に使用される 2 つのフォトカプラの拡大図。

3番目のYコンデンサの拡大図。

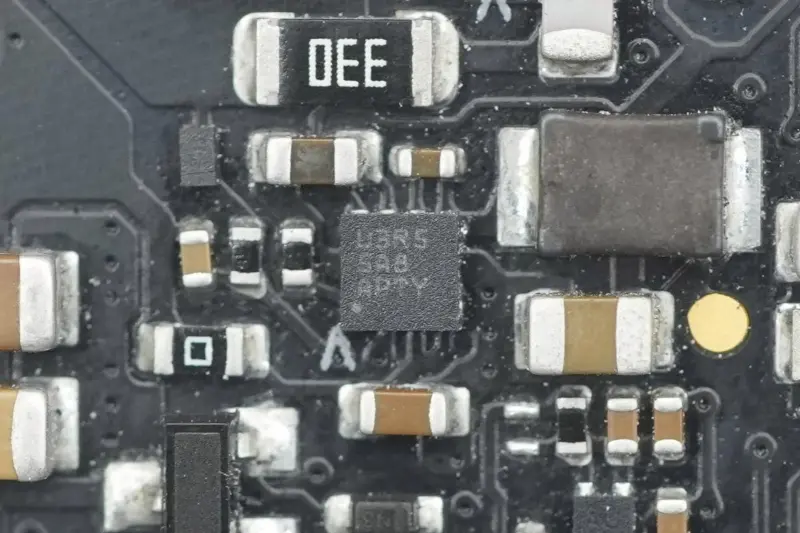

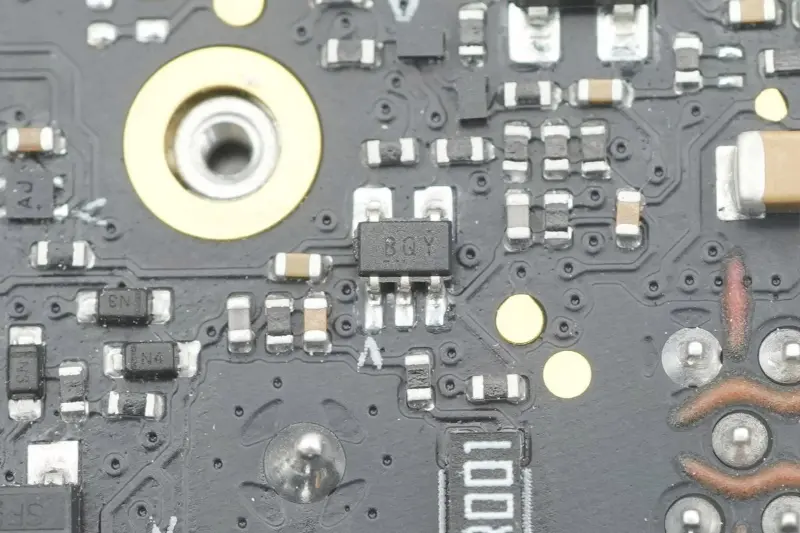

同期整流コントローラに電力を供給するための降圧コンバータです。

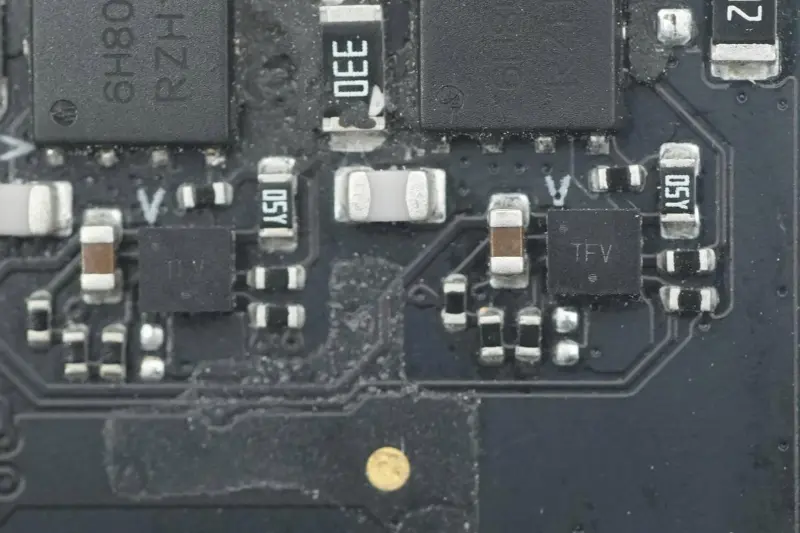

2 つのカスタム モデルの同期整流コントローラは ON Semiconductor 製で、TFV とマークされ、WDFN8 にパッケージされています。

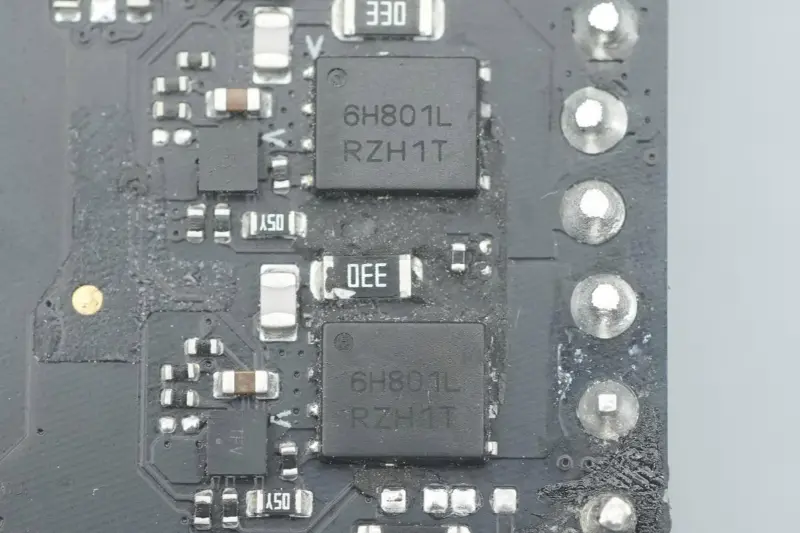

同期整流管は ON Semiconductor 製、モデル NTMFS6H801NL、NMOS 管、耐電圧 80V、オン抵抗 2.7mΩ、DFN5 にパッケージされています。

出力フィルタコンデンサは Lelon 製です。

コンデンサの仕様は35V 680μFです。

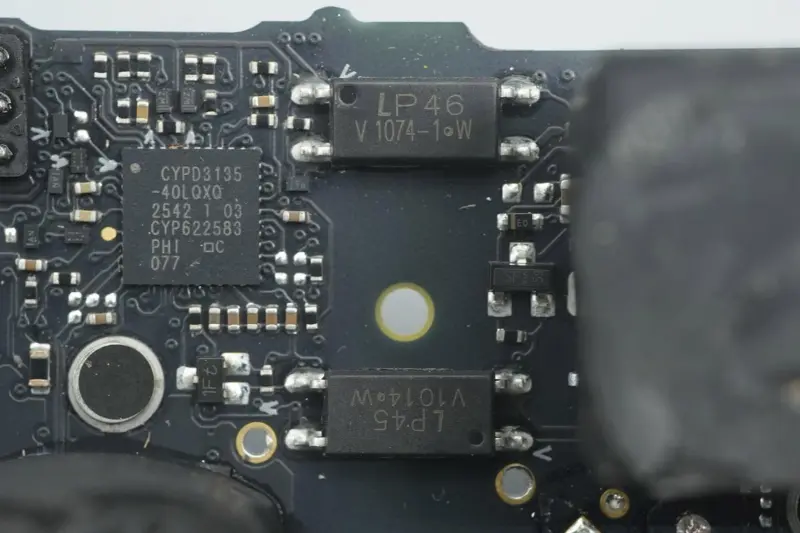

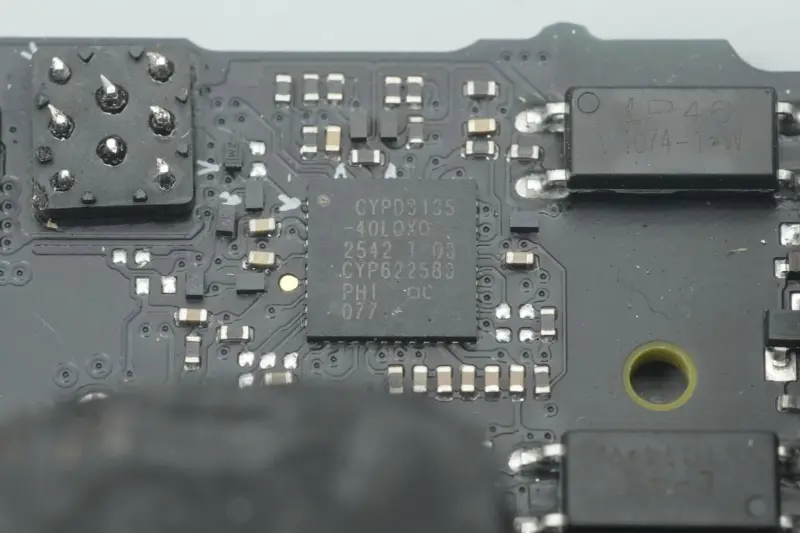

プロトコルチップには、AppleがInfineon向けにカスタマイズした業界初のUSB PD3​​.1高速充電プ​​ロトコルチップであるInfineon CYPD3135を採用しています。

出力電流検出用アンプ。

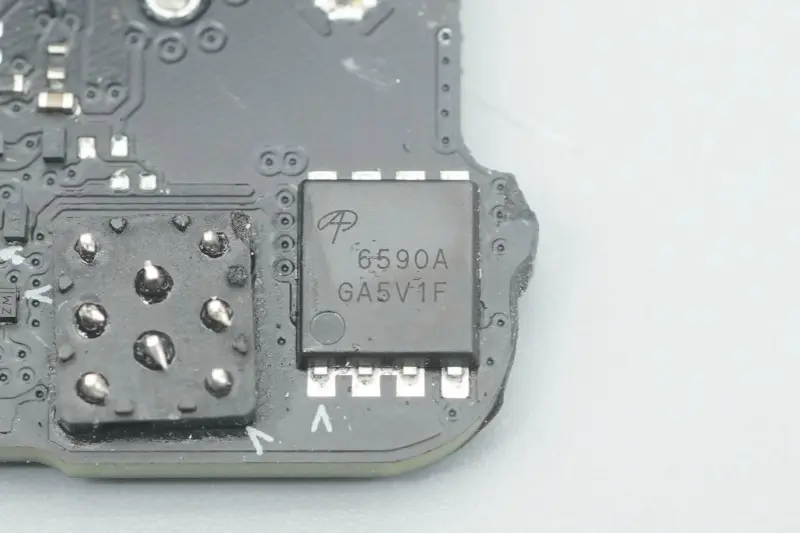

出力VBUSスイッチ管はAOS製、モデルAON6590A、NMOS管、耐電圧40V、オン抵抗0.99mΩ、DFN5*6にパッケージされています。

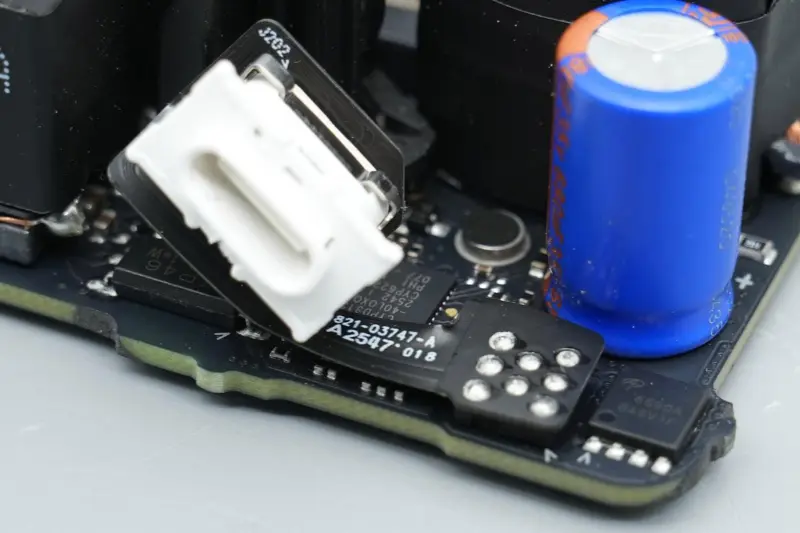

USB-C ポート レセプタクルは、フレキシブル回路基板を介してメイン PCB に接続されます。

USB-C ポート レセプタクルの拡大図。

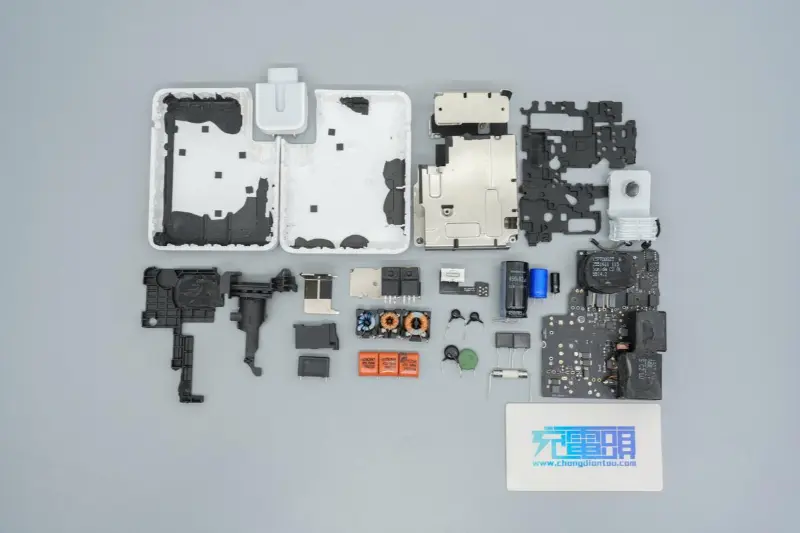

まとめ

Apple の新しい 140W 急速充電器 A3607 は、Apple の一貫したミニマリスト設計言語を継承しており、その全体的な外観とサイズは前世代の A2452 と非常に一致しています。ただし、細部の違いはあり、着脱式ピンモジュールのスロットに補助固定用の金属製クリップが追加されています。

性能面では、Appleの新世代デバイス向けの主力電源でありながら、旧モデルとの互換性も高く、デバイスに最大140WのPD3.1急速充電を提供します。

この充電器は、PFC + LLC + 同期降圧の高効率アーキテクチャを引き続き採用しており、コンパクトな全体レイアウトと堅牢な放熱設計を備えています。コアコンポーネントに関しては、コントローラが引き続きNXP、STMicroelectronics、ON Semiconductor、Infineonの同じ部品番号のチップであることに基づいて、パワーデバイスはInfineonのカスタム製品としてほぼ統一されており、ソリューション全体がより集中的かつカスタマイズされ、エネルギー効率性能がさらに向上すると予想されます。
