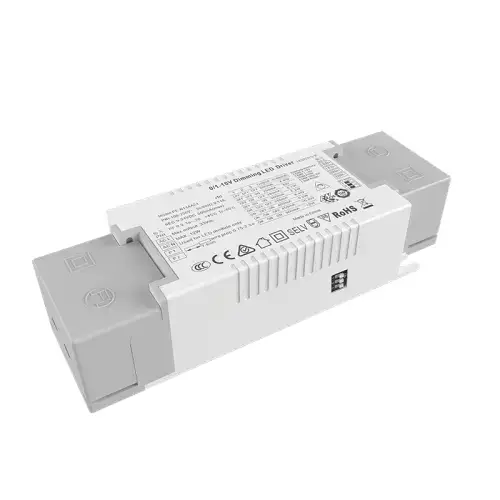

10W 定電流 0/1-10V CCT 調光可能 LED ドライバー
Starwell 工場の高品質 10W 定電流 0/1-10V CCT 調光可能 LED ドライバーには 2 つのチャンネル信号制御が採用されており、1 つのチャンネルは 0/1-10v で明るさを制御し、もう 1 つのチャンネルは 0/1-10v で色温度を制御し、CPU が調光曲線と混合周波数制御を制御します。
お問い合わせを送信
専門メーカーとして、Starwell は高品質の 10W 定電流 0/1-10V CCT 調光可能 LED ドライバーを提供したいと考えています。視覚的な明るさの認識を実現するために、使用される原材料は、市場のさまざまなインテリジェント調光システムに適合する、一流ブランドの輸入チップ超深調光設計です。色温度の正確な制御、超小型サイズの設計（システムが同時に 2 チャンネルの明るさ調整を備えた混合色温度モードの場合は、プログラムをカスタマイズする必要があります）。
仕様
|
モデル |
PE-FN10ACA42 |
PE-FN20ACA42 |
|
|
出力 |
出力電圧 |
9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc |
9-42Vdc |
|
最大出力電圧 |
42Vdc |
42Vdc |
|
|
無負荷出力電圧 |
45Vdc |
45Vdc |
|
|
出力電流 |
120/180/200/240/270/300/350mA |
200/250/280/300/350/400/450/500mA |
|
|
出力電力 |
1.5W～9.8W |
2W～21W |
|
|
ストロボレベル |
ちらつきなし |
||
|
調光範囲 |
0~100%、LEDは0.03%でスタート可能。 |
||
|
PWM調光周波数 |
>3600Hz |
||
|
電流精度 |
±5% |
||
|
パワーダウンモード |
無信号最大輝度出力 |
||
|
入力 |
調光インターフェース |
0-10V 1-10V 信号インターフェース電流 <2ma |
|
|
入力電圧範囲 |
200-250Vac |
||
|
頻度 |
50/60Hz |
||
|
入力電流 |
<0.045A ac230v |
<0.055A ac230v |
|
|
力率 |
PF>0.94/230V ac (全負荷時) |
PF>0.95/230V AC(全負荷時) |
|
|
THD |
230Vac@THD <14% (全負荷時) |
||
|
効率(代表値) |
81% |
86% |
|
|
突入電流(代表値) |
コールドスタート25A@230Vac |
||
|
アンチサージ |
左右：1.8kV |
||
|
漏れ電流 |
<0.25mA/230Vac |
||
|
環境 |
使用温度 |
ta: 45 °C tc: 80 °C |
|
|
使用湿度 |
20～95%RH、結露なきこと |
||
|
保存温度、湿度 |
-40～80℃、10～95%RH |
||
|
温度係数 |
±0.03%/℃(0～50)℃ |
||
|
振動 |
10～500Hz、2G 12分/1サイクル、72分周期それぞれ X、Y、Z 軸に沿って。 |
||
|
保護 |
過熱保護 |
PCB 温度が 110°C 以上になると、出力電流がインテリジェントに調整またはオフになり、自動的に回復します。 |
|
|
過負荷保護 |
定格電力≧102%になると出力をシャットダウンし、自動復帰します。 |
||
|
短絡保護 |
短絡が発生した場合は自動的にシャットダウンし、自動復帰します。 |
||
|
無負荷保護 |
定電圧を出力します。 |
||
|
安全性 &EMC |
耐電圧 |
I/P-O/P: 3750Vac |
|
|
絶縁抵抗 |
I/P-O/P: 100MΩ/500VDC/25°C/70%RH |
||
|
安全基準 |
IEC/EN61347-1、IEC/EN61347-2-13 |
||
|
EMC放射 |
/ |
||
|
EMCイミュニティ |
/ |
||
|
ストロボ試験規格 |
IEEE1789 |
||
|
その他 |
寸法 |
130×37×22.6mm(長さ×幅×高さ) |
|
|
パッキング |
PEバッグ |
||
|
重量(G.W.) |
85g±10g |
||
特徴:
1.複数の調光およびカラーマッチングインターフェイスを統合 2.0/1-10vの明るさ調整、カラーマッチング温度
3. ストロボなしのデジタル制御出力
4.AC入力200-250v範囲
5.自然空冷、防湿、熱伝導シリコーン放熱プロセス
6. 深調光設計
7. 複数の保護機能
8. 圧着設計、便利で速い
応用：
1. LEDデュアルカラー光源
2. ヴィラインテリジェント照明
3. ワイヤレスインテリジェント照明システムにアクセス可能
4.美術館の照明
5.ハイエンドの商業用照明

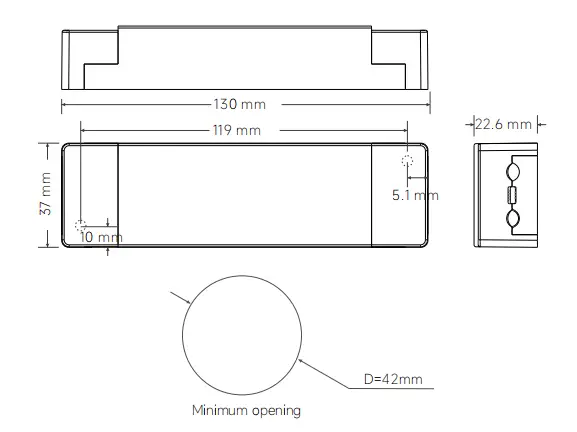

寸法 :

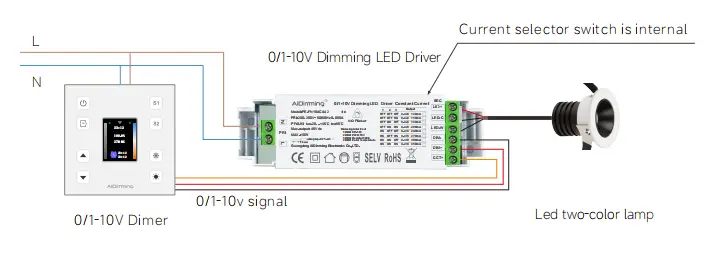

配線：
1. 入力端子配線: ワイヤゲージ 22awg-14awg (0.5mm2 – 1.5mm2) に適しており、ストリッピングには 9-10mm の錫が必要です
2. 出力端子配線: ワイヤゲージ 22awg-12awg (0.5mm2 – 1.5mm2) に適しており、ストリッピングには 6-7mm の錫が必要です
3. 出力端子の配線: 出力 LED の正極は共通端子であり、3 線式 LED が接続できます。
正極の 1 つに接続してください。
使用説明書:
特に指定のない限り、すべての仕様とパラメータは 230VAC 入力、定格負荷、25 ℃ 周囲温度で測定されています。
温度
この製品には、入力にプレスラインキャップがあり、セルフロッククランプが付いており、ドライバーで開けることができ、その後、
ACラインに接続された入力端子LとヌルライムNが表示されます。出力端子は、に従って接続されます。
製品ラベルでは、プラス極とマイナス極に注意してください。
**1: 入力と出力の区別に注意し、正しく接続してから電源を入れてください。
**2: 最初に DC 出力の負荷を接続し、確認後にドライバーを開いてください。定電流モードの場合、電源が入っている場合
開回路でオンになる場合は、ドライバーの電源を切ってください。出力に蓄えられた電気エネルギーがなくなるまで LED を接続できません。
解放しないと LED が損傷する可能性があります。
**3.このタイプのドライバーはLEDランプの使用にのみ限定されており、入力電圧範囲はAC200-250Vで、断熱性があります。
綿など製品の放熱を妨げる物は使用しないでください。
出力電圧、電流範囲、使用環境温度は-20〜45度、表面はカバーできません。
環境条件により、この製品には 5 年間の無料保証が付いています。
1.初めて調光ドライバーを接続した後、LEDランプが明るくなりません。AC入力をオフにして確認してください。
次のように:
1) DC 出力の接触不良の有無。
2) DC 出力の極性が逆であるか、または LED 基板が逆に溶接されているかどうか。
3) AC 入力が接触不良かどうか、これらの障害を解消した後にテストします。
2.デバイスの接続は良好で、LEDは点灯しますが、LEDがちらつきます。AC入力をオフにして、次のように確認してください。
1).パラメータと実際のパラメータが一致するかどうか。
2).使用中にご質問がある場合は、タイムリーにご連絡ください。問題を解決するために最善を尽くします。
0-10Vと1-10Vの違い:
1. 0 / 10V 調光器が最大 10V に調整されると、出力電流は電力出力の 100% に達し、明るさは 100% に達します。 0-10V 調光器が 0V に調整されると、電流は
最小にするとライトが消えます。 1-10V 調光を 1V に調整すると、電流が最小になり、消灯します。
2. 0-10V 調光と 1-10V 調光の違い: 開始電圧と終了電圧が異なり、0-10V は 0.7V でオンになります。
(最小輝度) 1.2V (最小輝度) で 1-10V がオンになります。
3.デジタル調光ドライバー0-10Vおよび1-10V調光自動識別2つの調光モード。
4. 同じ信号回路が明暗を同時に制御します。
5. ディマー（調光システム）は、0-10V と 1-10V の調光信号に分かれています。
6. 調光の互換性は、信号線の制御距離と制御電源の数に関係します。
数値が大きすぎたり、信号線が長すぎたりすると、下限調整ができない、オフ調整ができないなどの問題が発生します。
